一、简介：

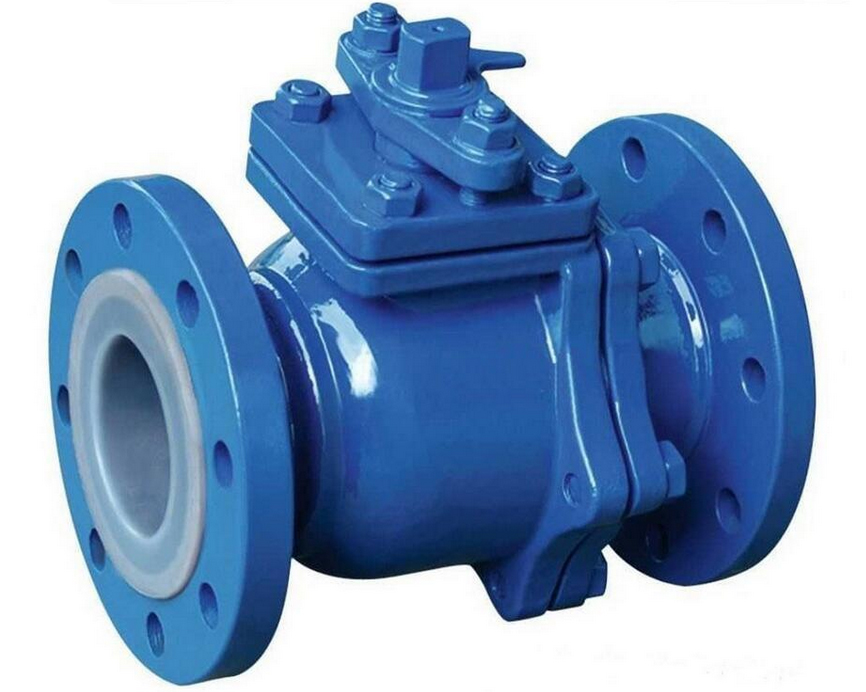

FQ41F46衬氟放料阀采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业生产中液体放料，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、性能参数：
公称通径：DN15～350mm
公称压力：PN1.0～2.5Mpa
连接形式：法兰连接
驱动装置：手动
适用介质：硫酸，磷酸，强碱，王水等任意具有强腐蚀性的介质。
设计规范：遵循GB12233，GB12235，ANSIB16.34标准
三、外形尺寸：
|
公称通径 |
PN 0.6-1.6（MPa）主要外形尺寸和连接尺寸（mm） |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
|
25/50 |
125 |
115/140 |
85/110 |
65/90 |
3/3 |
17/17 |
4-φ14/4-φ14 |
180 |
105 |
|
32/65 |
135 |
140/160 |
100/130 |
78/110 |
3/3 |
19/17 |
4-φ18/4-φ14 |
180 |
120 |
|
40/65 |
150 |
150/160 |
11/130 |
85/110 |
3/3 |
19/17 |
4-φ18/4-φ14 |
225 |
140 |
|
40/80 |
150 |
150/190 |
110/150 |
85/125 |
3/3 |
19/19 |
4-φ18/4-φ18 |
225 |
140 |
|
50/80 |
165 |
165/190 |
125/150 |
100/125 |
3/3 |
21/19 |
4-φ18/4-φ18 |
225 |
150 |
|
50/100 |
165 |
165/210 |
125/170 |
100/145 |
3/3 |
21/19 |
4-φ18/4-φ18 |
225 |
150 |
|
65/100 |
180 |
185/210 |
145/170 |
120/145 |
3/3 |
21/19 |
4-φ18/8-φ18 |
360 |
160 |
|
65/125 |
180 |
185/210 |
145/200 |
120/175 |
3/4 |
21/20 |
8-φ18/8-φ18 |
360 |
160 |
|
80/125 |
240 |
200/240 |
160/200 |
135/175 |
3/4 |
21/20 |
8-φ18/8-φ18 |
420 |
215 |
|
80/150 |
240 |
200/265 |
160/225 |
135/200 |
3/4 |
21/22 |
8-φ18/8-φ18 |
420 |
215 |
|
100/150 |
260 |
220/265 |
180/225 |
155/200 |
3/4 |
23/22 |
8-φ18/8-φ18 |
420 |
240 |
|
100/200 |
260 |
220/320 |
180/280 |
155/255 |
3/4 |
23/24 |
8-φ18/8-φ18 |
420 |
240 |
四、零部件：
|
零件名称 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀体/阀盖 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
