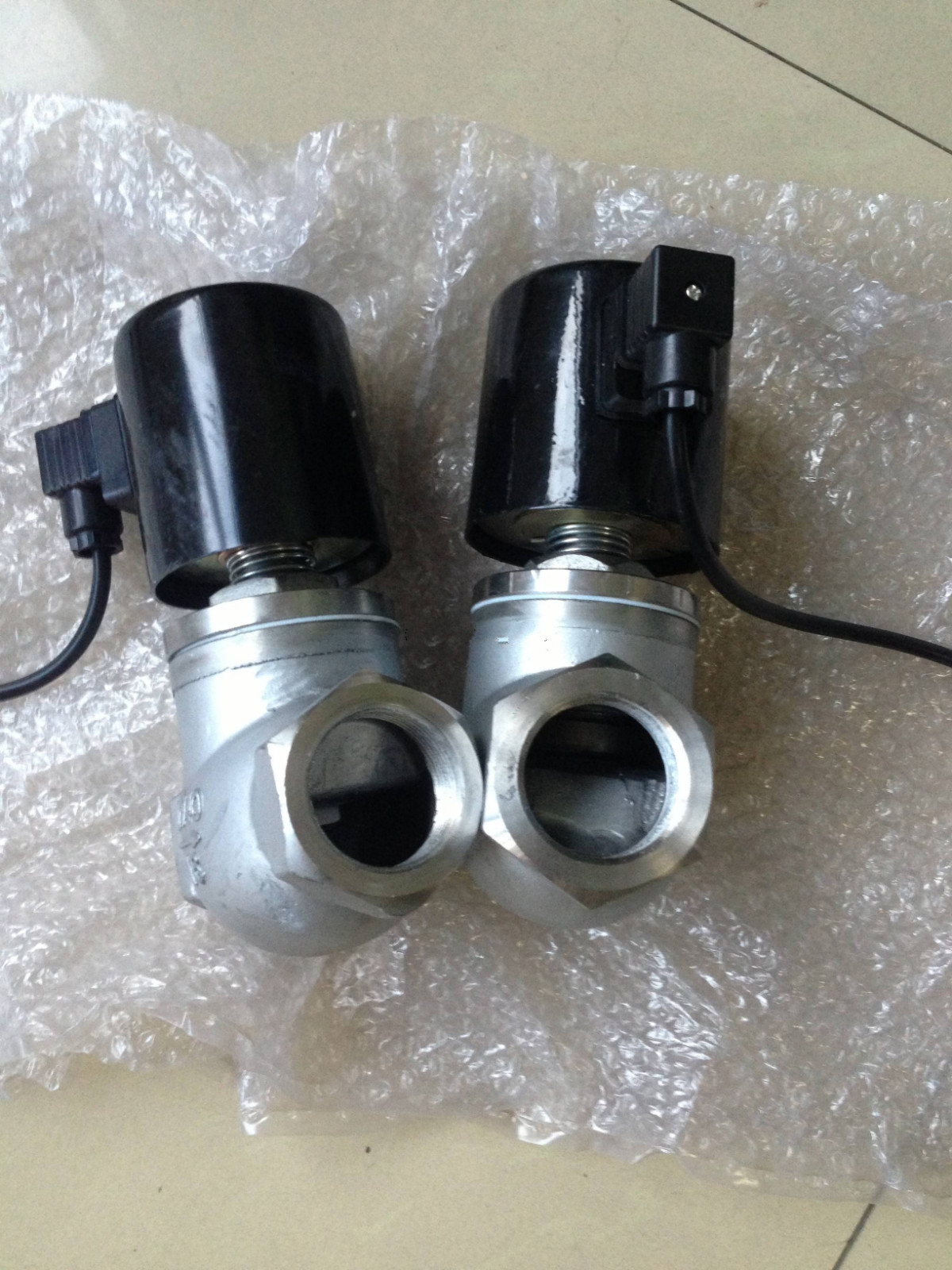

一、产品概述:
二位二通电磁阀是通用类电磁阀,适用于蒸汽、液体、气体,油等介质管路的自动控制,尤其适和于无压差或低压力系统,如高位自流水糟,风机,水厂真空系统等。本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制,ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。
二、产品特点:
适用介质:蒸汽、液体、气体,油
介质温度:-5 ~ 180℃
压力:常闭式:0~8kgf/cm2
阀体材质:黄铜(铸造)、铸铁
密封件材质:聚四氟乙烯(PTFE)
线圈保护系数:铁壳线圈IP54
三、结构特点:
1.集直动式开阀和先导式开阀两位一体的分步直动式特殊结构。
2.无压力亦能打开主阀,低压差流量大,适用面广。
3.采用聚四氟乙烯密封,耐温性能好。
四、连接尺寸:
型号 |
连接尺寸 |
通径 |
CV值 |
长(L) |
高(H) |
介质温度 |
工作压力(压差) |
额定电压 |
阀体材质 |
ZQDF-15 |
G1/2" |
15 |
3.73 |
82 |
150 |
|
0~8kgf/cm2 |
220VAC /50-HZ |
黄铜锻造 |
ZQDF-20 |
G3/4" |
20 |
7 |
101 |
192 |
|
|||
ZQDF-25 |
G1" |
25 |
11.1 |
110 |
195 |
5 ~180℃' |
110VAC/50HZ |
||
ZQDF-32 |
G1¼" |
32 |
14 |
118 |
206 |
||||
ZQDF-40 |
G1½" |
40 |
24.5 |
125 |
209 |
DC24V; |
|||
ZQDF-50 |
G2" |
50 |
35 |
128 |
225 |
||||
ZQDF-40F |
法兰4-Φ17.5孔距Φ100 |
40 |
24.5 |
196 |
255 |
上下浮动:±10% |
铁体铜盖 |
||
ZQDF-50F |
法兰4-Φ17.5孔距Φ125 |
50 |
35 |
238 |
266 |
||||
ZQDF-15F |
法兰4-Φ13.5孔距Φ65 |
15 |
3.73 |
101 |
185 |
其他电压可已定制 |
全铜法兰 |
||
ZQDF-20F |
法兰4-Φ13.5孔距Φ75 |
20 |
7 |
107 |
210 |
||||
ZQDF-25F |
法兰4-Φ13.5孔距Φ85 |
25 |
11.1 |
106 |
219 |
||||
ZQDF-32F |
法兰4-Φ17.5孔距Φ100 |
32 |
14 |
122 |
240 |
||||
ZQDF-40F |
法兰8-Φ17。5孔距Φ110 |
40 |
24.5 |
142 |
248 |
||||
ZQDF-50F |
法兰8-Φ17.5孔距Φ125 |
50 |
35 |
150 |
255 |
五、结构示意图:
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
