一、简介:

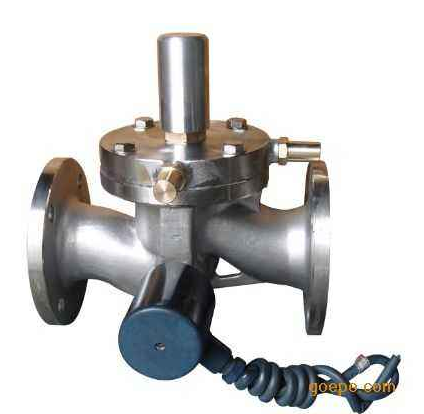

ZDF型多功能电磁阀革除旁路隔离安装管路兼具手动功能,省去三只手动阀,可以在线维修,大大降低成本。介质粘度适用范围可调调节可实现气、水、油通用,方便采购、贮存、安装和维护。多功能电磁阀开启关闭时间可调满足各种不同要求,有效防止水锤破坏。多功能电磁阀开度可以调节大和小开度可预置,提高自动控制精度。主阀磨损可以补偿延长阀门使用寿命,经受十五年长期考验。
二、产品特点:
1, 革除旁路隔离安装管路:兼具手动功能,省去三只手动阀,可以在线维修,大大降低成本。
2, 介质粘度适用范围可调:调节可实现气、水、油通用,方便采购、贮存、安装和维护。
阀门开启关闭时间可调:满足各种不同要求,有效防止水锤破坏。
3, 阀门开度可以调节:最大和最小开度可预置,提高自动控制精度。
三、技术参数:
原理结构:先导活塞型
控制方式:常闭式、常开式
流体范围①:水、气、油、蒸汽
环境温度:-20--60℃;
流体温度:C1组:≤60℃;C4组:≤180℃;C5组:≤220℃
标准电压:AC220V、DC24V (其它可特制)
电气连接:接线盒式(3个接线端子)
防护等级:普通型IP54 、防爆型IP65
功能选项③:-E防爆型(防爆等级dⅡBT4);-S手动功能;-X信号反馈。
四、安装注意事项:
(1)安装时应注意阀体上箭头应与介质流向一致;
(2)不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
(3)电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
(4)电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用。
(5)电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
(6)当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
