一、简介:

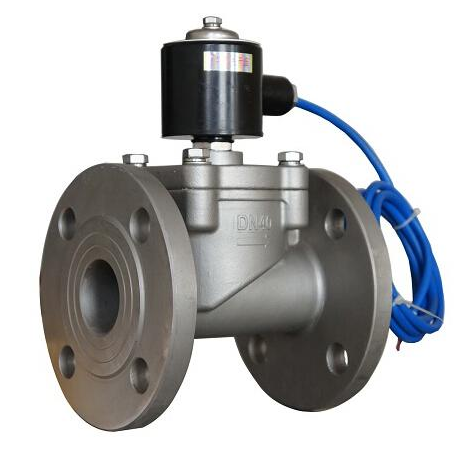

ZQDF防爆电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。主要用于空气、蒸汽、煤气等气体介质的控制;电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类
二、技术参数:
型号 |
ZQDF-1 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
||||||
公称压力MPa |
1.6 |
|||||||||
公称压力MPa |
1.6 |
|||||||||
工作压差MPa |
DN15~50 |
0~1.6 |
||||||||
DN65~100 |
0.05~1.6 |
|||||||||
介质种类 |
煤气、空气等 |
饱和蒸汽 |
过热蒸汽或高温气体 |
水油液体 |
热水、油 |
油 |
||||
介质温度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
||||
电源电压 |
AC220V其余规格可作特殊订货 |
|||||||||
使用寿命 |
按JB/T7352-94规定 |
|||||||||
泄漏量m1/min |
按JB/T7352-94·F规定 |
|||||||||
功耗 |
AC≤70VA DC≤60W |
三、连接尺寸:
公称通径 |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 |
|||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
四、安装须知:
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。
3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,zui好安装旁路装置。注意:旁路上的阀门平时须关闭。如果电磁阀安装在支架上,电磁阀的通径应小于主管道上阀门的通径。
4、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
5、不要将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
6、普通型不可在爆 炸危险场合使用。
7、在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动
8、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
9、电磁阀前后管道需安装上压力表,以便观察管道压力。
五、使用保养:
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时,应将内部零件试净并用压缩空气吹净储存。
6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。
7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以防止电磁阀爆 炸和泄漏。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
