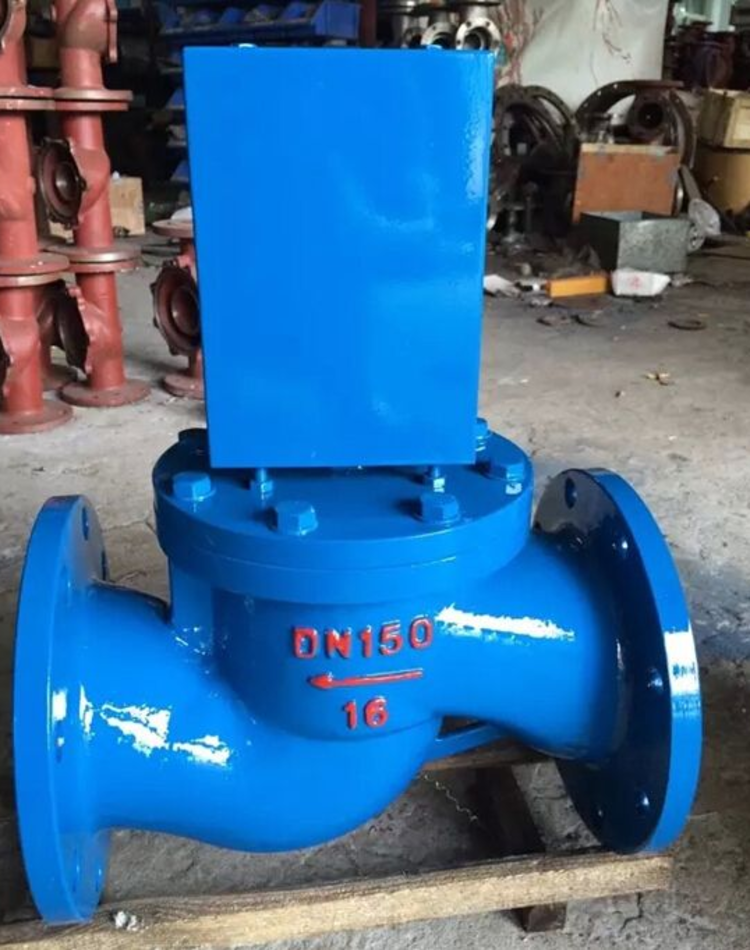

一、简介：
ZCM煤气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。其结构及原理：本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
二、结构原理：
本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
三、技术参数：
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介质 |
煤气、天然气等 |
|||||||||||||
|
介质温度（℃） |
≤60 |
|||||||||||||
|
公称压力（MPa） |
1.0 |
|||||||||||||
|
工作压差（MPa） |
0～0.02 |
0～0.04 |
||||||||||||
|
电源电压 |
AC220V其它规格可作特殊订货 |
|||||||||||||
|
使用寿命 |
按JB/T7352-94规定 |
|||||||||||||
|
额定流量系数（KV） |
||||||||||||||
|
泄漏量（ml/min） |
按JB/T7352-94·F规定 |
|||||||||||||
|
功耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
||||||||
|
防爆标志 |
dIIBT4 |
|||||||||||||
|
防爆证编号 |
CE991010 |
|||||||||||||
|
出线口接头 |
内螺纹M20×1.5 |
|||||||||||||
|
环境温度 |
-40～+60℃ |
|||||||||||||
四、外形连接尺寸：
|
公称通径 |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
|
15 |
148 |
92 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
148 |
92 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
324 |
250 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
335 |
270 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
475 |
320 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
516 |
360 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
540 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
|
|
|
540 |
600 |
340 |
295 |
266 |
24 |
3 |
8-Φ22 |
|
250 |
|
|
|
610 |
750 |
395 |
350 |
319 |
26 |
3 |
12-Φ22 |
|
300 |
|
|
|
640 |
850 |
445 |
400 |
370 |
26 |
4 |
12-Φ22 |
