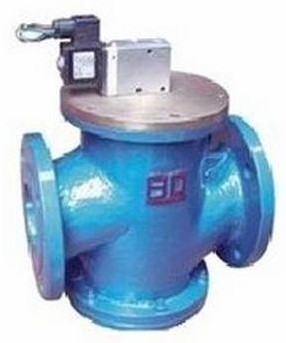

气控电磁阀

型号：ZCQ

产品时间：2019/6/11 16:09:20

简要描述：

气控电磁阀适用于工作压力为0~0.8Mpa，工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压管道的自控系统。

一、简介：

二、结构特点：

气控电磁阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。

三、技术参数：

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介质	煤气、天然气等
介质温度（℃）	≤60
公称压力（MPa）	1.0
工作压差（MPa）	0～0.02						0～0.04
电源电压	AC220V其它规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数（KV）
泄漏量（ml/min）	按JB/T7352-94·F规定
功耗（VA）	70			90			150		870		1100		3000
防爆标志	dIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

四、连接尺寸：

公称通径 DN	外形尺寸		内螺纹	外形尺寸		法兰连接
公称通径 DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				324	250	185	145	118	20	3	4-Φ18
80				335	270	200	160	132	20	3	8-Φ18
100				475	320	220	180	156	22	3	8-Φ18
125				516	360	250	210	184	22	3	8-Φ18
150				540	400	285	240	211	24	3	8-Φ22
200				540	600	340	295	266	24	3	8-Φ22
250				610	750	395	350	319	26	3	12-Φ22
300				640	850	445	400	370	26	4	12-Φ22

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
