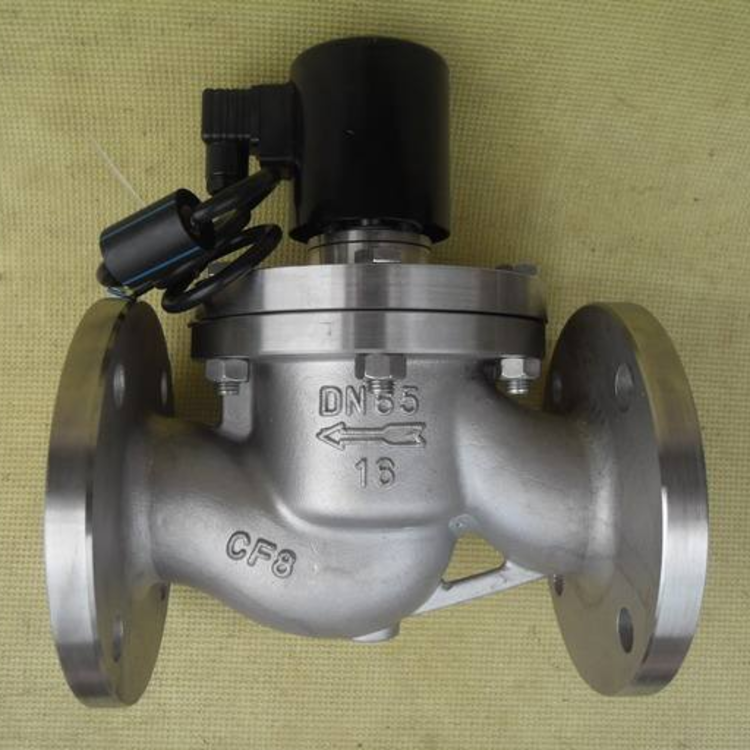

一、产品简介：
蒸汽电磁阀广泛应用在安全气动阀和液压配套工程，同时通过调整压力和密封件配置可以适用于包括不限于空气、热水、制冷剂和其他流体介质应用领域，在工作应用中保持低功耗运行，能获取更多经济效应和广泛应用领域.电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。 本阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。电磁阀价格,电磁阀厂家,电磁阀报价。
二、产品原理:
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
三、安装须知：
（1）安装时应注意阀体上箭头应与介质流向一致；
（2）不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
（3）电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
（4）电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
（5）电磁阀安装前应清洗管道。通入的介质应无杂质。阀前装过滤器。
（6）当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
四、技术参数：
|
工作介质 |
煤气，空气等 |
- | ||||||||||||
|
公称温度℃ |
≤60 |
- | ||||||||||||
|
公称压力 （MPa） |
1.0 |
- | ||||||||||||
|
工作压差 （MPa） |
0.05~1.0 |
0.1~1.0 |
- | |||||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
- | ||||||||||||
|
使用寿命 |
按JB/T7352-94规定 |
- | ||||||||||||
|
额定流量 系数（KV） |
- | |||||||||||||
|
泄漏量 (ml/min) |
按JB/T7352-94·F规定 |
- | ||||||||||||
|
公称通径 （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|||
|
功耗（VA） |
40、30 |
30 |
||||||||||||
五、外形尺寸：
|
公称通径 DN |
内螺纹连接 |
法兰连接 |
|||||||||
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
175 |
130 |
95 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
180 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
195 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
205 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
220 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
235 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -Φ18 |
|
65 |
- | - | - |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -Φ18 |
|
80 |
- | - | - |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
- | - | - |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
- | - | - |
365 |
400 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
- | - | - |
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
