一、产品简介：

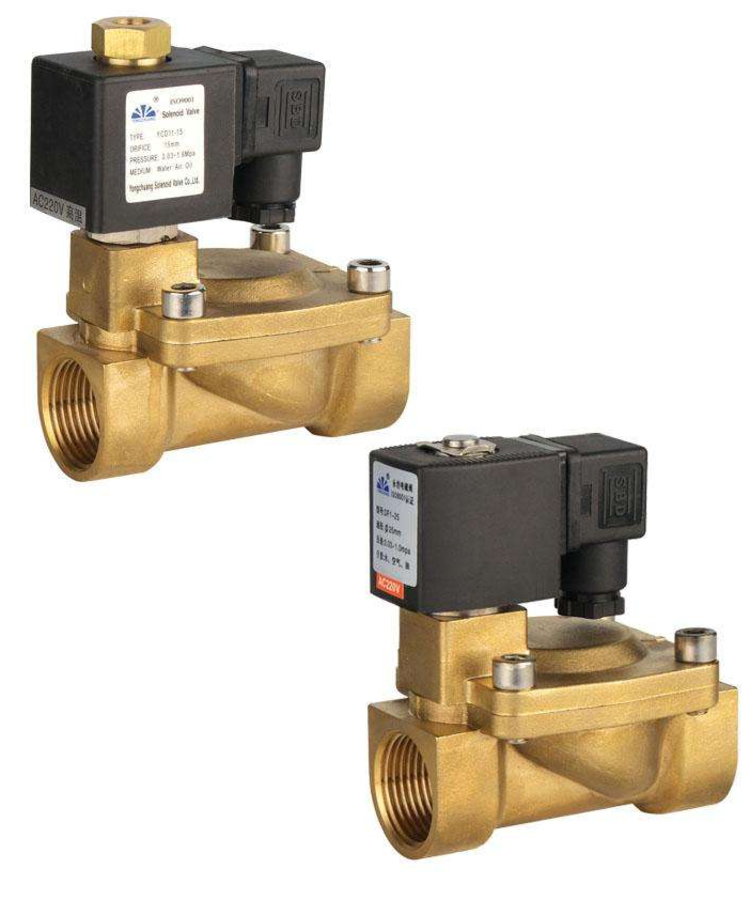

KL膜片式电磁阀用于各种常温、常压场合,适用于以水或液体、气体为介质管路的自动控制；广泛应用于环保水处理、污水处理、自来水厂、中央空调、电力、矿业、石油化工、生物制药及机械设备等行业，是自动化控制工程、项目改造及设备配套的产品。 采用膜片式结构、对介质洁净度要求较低 阀门流量系数比普通阀提高10% 采用特殊密封结构和进口合成橡胶密封无泄漏 工作平稳噪音低、无水锤冲击、无颤抖声 液体、气体、可混合使用，更加提高电磁阀的使用范围 采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验。
二、技术参数:
|
型号 |
公称 通径 (mm) |
接管 螺纹 (G) |
工作 压力 (MPa) |
环境 温度 (℃) |
介质 温度 (℃) |
Kv值 m/h |
电源、电压 |
|
|
|
|
|||||||
|
KL2231008 |
10 |
G1/4” |
0.03~1.0 |
-10 ~+55 |
-10 ~+90 |
2 |
≥1 |
AC:50Hz 24V,36V, 110V,220V
DC: 24V,12V |
|
KL2231010 |
G3/8” |
|||||||
|
KL2231015 |
13 |
G1/2” |
3.6 |
|||||
|
KL2231020 |
20 |
G3/4” |
8.3 |
≥0.5 |
||||
|
KL2231025 |
25 |
G1” |
11 |
|||||
|
KL2231032 |
40 |
G11/4” |
0.07~1.6 |
25 |
≥0.33 |
|||
|
KL2231040 |
G11/2” |
30 |
||||||
|
KL2231050 |
50 |
G2” |
45 |
|||||
三、产品尺寸:
|
型号 |
A |
B |
C |
F |
G |
H |
J |
K |
L |
|
KL2231008 |
71 |
85 |
38 |
14 |
G1/4” |
35 |
26 |
71 |
50 |
|
KL2231010 |
71 |
85 |
38 |
14 |
G3/8” |
26 |
50 |
||
|
KL2231015 |
71 |
85 |
38 |
14 |
G1/2” |
26 |
50 |
||
|
KL2231015 |
82 |
96 |
四、工作原理：
通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。膜片电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
