一、产品简介:

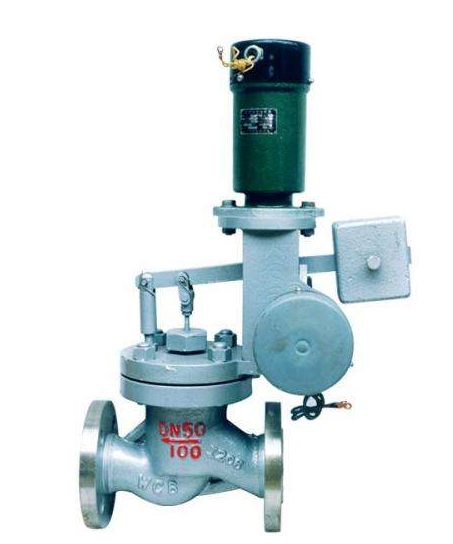

此阀快速启闭阀由MQ1型牵引电磁铁,MFJI-4.5阀用交流电磁铁、杠杆、重锤、两个YBLX-K1/111型行程开关和挂钩等件组成。当MQ1型牵引电磁铁得电 (即开阀)时,将杠杆抬起,杠杆抬到挂钩件缺口处,阀开到位,这时上行程开关处于压合状态。当MFJI-4.5阀用交流电磁铁得电(即关阀)时,由电磁铁顶杆推动挂钩位移,使杠杆和挂钩缺口脱离,在重锤作用下,使阀门关闭,这时下行程开关处于闭合状态。
二、产品零部件材料:
名称 |
材料 |
阀体 |
碳钢 |
大阀瓣 |
不锈钢 |
小阀瓣 |
不锈钢 |
导向套 |
不锈钢 |
阀杆 |
不锈钢 |
阀盖 |
碳钢 |
三、产品原理:
当进口压力升高时,增大,这时电动阀阀芯向上运动,使间开度减少,阀芯压力降低;当进口压力P1降低时,减小,这时电动阀阀芯向下运动,使间开度增大,阀芯压力升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;
四、产品参数:
型号 |
公称通径 |
公称压力 |
工作压力 |
适用介质 |
使用温度 |
连接尺寸 |
阀体材料 |
备 注 |
|
1 |
A661Y-10 |
20 |
10 |
5.5 |
油、汽 |
450 |
φ25×3 |
碳钢 |
气开 |
2 |
A661Y-10 |
20 |
10 |
5.5 |
油、汽 |
450 |
φ25×3 |
碳钢 |
气关 |
3 |
A661Y-10 |
32 |
10 |
5.5 |
油、汽 |
450 |
φ38×4.5 |
碳钢 |
气开 |
4 |
A661Y-10 |
32 |
10 |
5.5 |
油、汽 |
450 |
φ38×4.5 |
碳钢 |
气关 |
五、外形与连接尺寸
型号 |
公称通径(mm) |
H |
L |
L1 |
D |
D1 |
D2 |
n |
d |
h |
重量(kg) |
J041H-100 |
20 |
550 |
435 |
200 |
125 |
51 |
90 |
4 |
18 |
16 |
51 |
32 |
580 |
435 |
230 |
150 |
66 |
110 |
4 |
23 |
16 |
67 |
|
50 |
604 |
435 |
300 |
195 |
88 |
145 |
4 |
25 |
16 |
67 |
|
80 |
759 |
435 |
380 |
230 |
121 |
180 |
8 |
25 |
23 |
150 |
|
100 |
759 |
435 |
430 |
265 |
150 |
210 |
8 |
30 |
23 |
160 |
|
J041H-40 |
50 |
600 |
435 |
230 |
160 |
88 |
125 |
4 |
18 |
16 |
59 |
