一、简介：

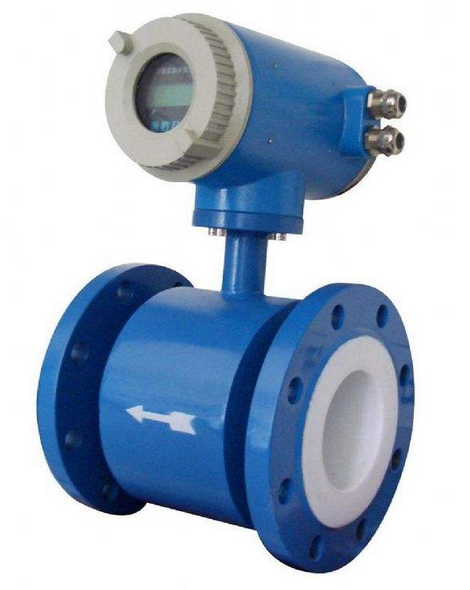

      LDE电磁流量计是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于3μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。



二、工作原理：

       工作原理:是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法 拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶.四氟.特氟隆等)实现与流体和测量电极的电磁隔离。



三、特点：

1、不受温度、压力、密度、粘度和电导率(不小于最低电导率)变化的影响。

2、传感器外壳和法兰采用碳钢或不锈钢材质，电极与衬里有多种材质可供选择，具有耐腐蚀、耐磨损等特点，使用寿命长。

3、传感器结构简单，无节流件，不堵塞，故适合于带有固体颗粒、纤维、悬浮物等的泥浆、纸浆、矿浆、污水等介质的测量。

4、安装简单，可水平、垂直、倾斜任意角度安装，对上游直管段的要求较低。

5、显示累积流量(十位显示)、瞬时流量(六位显示)。

6、操作设置方便，通过面板上键盘直观设定。

7、零点自校准，消除零漂移。

8、在标定最大流量范围内，量程可任意设置。

9、正反流向测量，若无特殊要求，出厂为正向测量。

10、小信号切除功能，用户可通过显示器面板设置切除干扰性小流量。

11、上下限报警，用户可根据实际需要设定上下限流量，当流量超过上限或低于下限设定时有继电器输出。

12、空管判断，在工作状态下，当流量计测量管内空管，瞬时流量空管报警。

13、密码锁存功能，流量计通电后，若设置参数，必须输入四位密码，才能进行参数设置。

14、断电保护功能，流量计的运算结果和用户设置参数在断电后不会丢失，由E2PROM储存，数据能长期保存，并可通过面板操作，查当以前累积流量。

15、针对不同的导电介质，仪表系数可修正。



四、技术参数：

适用管径 DN25~DN1200 (DN25以下为非标)

电极材料 316L(不锈钢)、Hc(哈氏C)、Hb(哈氏B)、Ti(钛)、Ta(钽)

内衬材质 F46(聚全氟乙丙烯)、F4(聚四氟乙烯)、PUR(聚氨酯橡胶)

适用介质 导电率>5μs/cm的液体

测量范围 (0.1~10)m/s

量程上限 0.5~10m/s，推荐1~5m/s

精度等级 0.3级、0.5级、1.0级(随口径区分)

输出信号 (0~10)mA，负载≤1.5kΩ; (4~20)mA，负载≤750Ω;0~5kHz，频率输出;MODBUS、RS-232C、RS-485、REMOTE(HART)通讯接口

工作压力 1.0MPa，1.6MPa，4.0MPa， 16MPa (特殊)

流体温度 -20℃~90℃，90℃~130℃，130℃~180℃ 参考衬里材质

环境温度 传感器 -40℃~80℃;转换器 -15℃~50℃。

环境湿度 ≤85%RH(20℃时)

电缆出口尺寸 M20×1.5

供电电源 220VAC±10%;50Hz±1Hz;24VDC±10%

功 耗 与传感器配套，小于20W

外壳防护等级 一体式:IP65分体式:传感器IP68 转换器IP65

接地环材质 1Cr18Ni9Ti(不锈钢)、Hc(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)

连接法兰 国标GB9119-88(DIN2051，BS4504)



五、安装事项：

a 流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。

b 流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳曝晒，须有防潮和防晒措施。

c 流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

d 为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

e 流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
