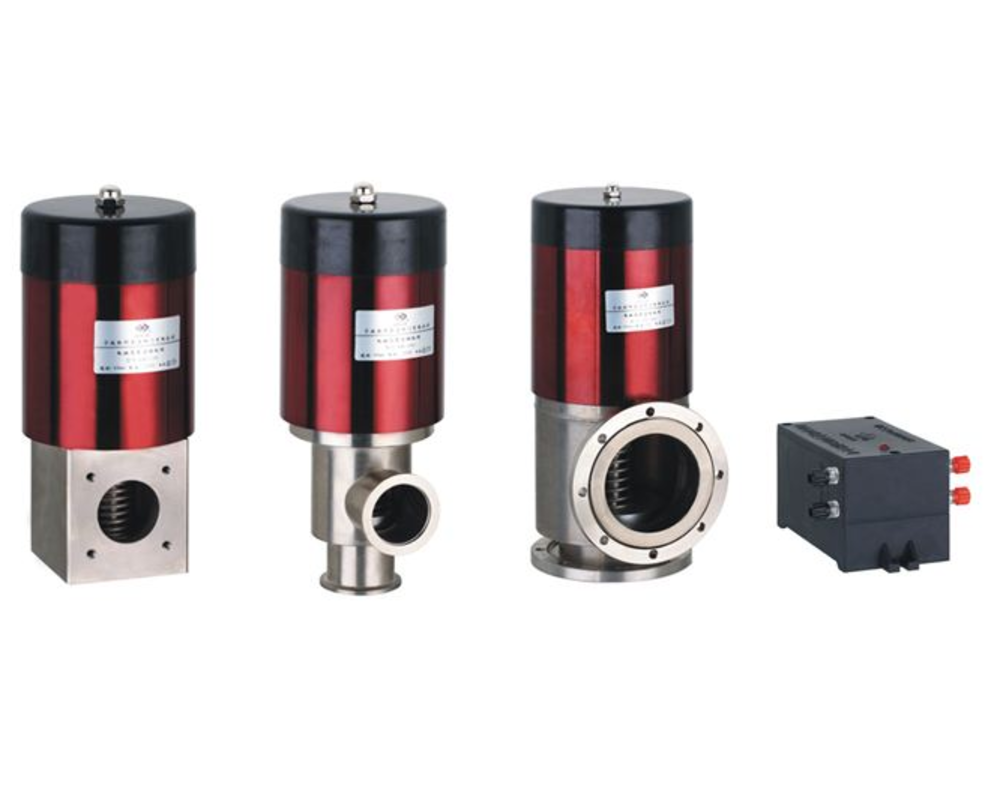

真空电磁阀

型号：DDC

产品时间：2019/6/10 18:25:19

简要描述：

真空电磁阀是安装在机械真空泵上的专用阀门，并与泵接在同一个电源上，泵的开启与停止直接控制阀门的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过阀的充气口经阀充入到泵腔，从而避免泵油逆流污染真空系统。

一、产品简介：
真空电磁阀是安装在机械真空泵上的专用阀门，并与泵接在同一个电源上，泵的开启与停止直接控制阀门的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过阀的充气口经阀充入到泵腔，从而避免泵油逆流污染真空系统。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、产品用途：
电磁真空阀截止阀门分带放气和不带放气两种。带放气的电磁真空截止阀门用来联接于油封式机械真空泵的吸气口上，其电源与机械泵电机链锁，当机械泵启动后，电磁阀即自动打开，反之机械泵停止运转时电磁阀即自动关闭，并对机械泵进行放气，使机械泵不至返油，以便保护真空系统。不带放气的电磁真空截止阀门用于机械泵与扩散泵之间或用于被抽容器与机械泵之间做为旁路阀门。

三、产品参数:

适用范围：Applicability	10⁵～10^-2Pa
阀门漏率：Valve Leak Rate	≤6.7×10^-3Pa.L/S.
适用温度：Applicability	-30～+50℃
线围温升：Coil Temperature Rise	≤65℃
开闭时间：Open-close Time	≤3S
电源电压：Mains Voltage	220V/50Hz

四、产品安装尺寸:

Model 型号	DN	h	B	H	D	Do	D1	n-d	Machineal pump 机械泵匹配参考
DDC-JQ16	16	28	48	176	68	42	22	4-M5	2XZ-0.5～1
DDC-JQ25	25	35	58	199	82	55	29	4-M6	2XZ-2～4
DDC-JQ32	32	40	68	222	92	64	36	4-M6	2XZ-4
DDC-JQ40	40	44	80	253	110	70	44	4-M6	2XZ-8
DDC-JQ50	50	56	94	294	124	90	55	4-M8	2X-15
DDC-JQ65	65	65	115	320	135	105	70	4-M8	2X-30
DDC-JQ80	80	75	140	367	165	125	85	4-M8	2X-70

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
