一、简介:

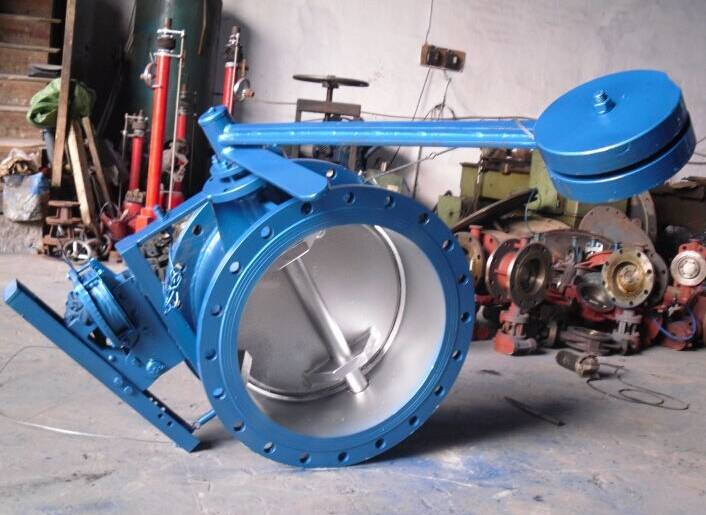

DMF-0.1型电磁式煤气安全切断阀由冶金工业部马鞍山钢铁设计研究院开发设计,本厂生产制造的新型换代产品。电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀,切断速度慢、控制复杂等缺点,而且在断电时也能立即切断煤气,保证生产安全。本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚
四氟乙烯密封圈的特殊产品。
二、参数:
1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)
2、阀的公称压力为PN0.1MPA。
3、蝶阀有关尺寸见附表1(法兰与JB81-59一致)。
4、切断时间:一秒
5、介质温度:-20~180℃。
6、环境温度:-20~60℃。
三、用途:
现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀,由专业风机提供燃空气。大多数的窑炉还用了空气予热装置。在生产过程中,一旦煤气压力过低、烧咀不能正常工作时,应立即将煤气切断并停转风机,(特别情况除外)。这样既可保证生产安全,又不至于使炉子迅速变冷。若煤气未能及时切断,煤气尚有一定余压,有可能通过烧咀的混合气进入风管,特别是有予热装置的风管,由于温度下降会形成一定负压,更易使煤气进入风管,而后在风管内或炉内形成爆炸性的混合物,当再次点火时往往会引起爆炸,酿成事故。这种情况曾屡有发生。本产品正是针对这些情况而开发设计的,是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。
四、外形尺寸:
DN |
D |
D1 |
D2 |
L |
L1 |
L2 |
H |
b |
Z-φd |
100 |
205 |
170 |
145 |
120 |
360 |
250 |
550 |
14 |
4-18 |
150 |
260 |
225 |
200 |
145 |
410 |
250 |
590 |
16 |
8-18 |
200 |
315 |
280 |
255 |
145 |
465 |
250 |
640 |
18 |
8-18 |
250 |
370 |
335 |
310 |
180 |
520 |
250 |
690 |
22 |
12-18 |
300 |
435 |
395 |
362 |
180 |
580 |
300 |
740 |
22 |
12-23 |
350 |
485 |
445 |
412 |
200 |
630 |
300 |
790 |
22 |
12-23 |
400 |
535 |
495 |
462 |
200 |
680 |
300 |
840 |
22 |
16-23 |
450 |
590 |
550 |
518 |
200 |
740 |
300 |
880 |
24 |
16-23 |
500 |
640 |
600 |
568 |
270 |
780 |
300 |
930 |
24 |
16-23 |
600 |
755 |
705 |
670 |
270 |
895 |
400 |
1020 |
24 |
20-25 |
700 |
860 |
810 |
775 |
270 |
1010 |
400 |
1100 |
24 |
24-25 |
800 |
975 |
920 |
880 |
270 |
1125 |
400 |
1190 |
26 |
24-30 |
900 |
1075 |
1020 |
980 |
270 |
1225 |
400 |
1280 |
26 |
24-30 |
1000 |
1175 |
1120 |
1080 |
300 |
1345 |
400 |
1360 |
26 |
28-30 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
