一、产品简介

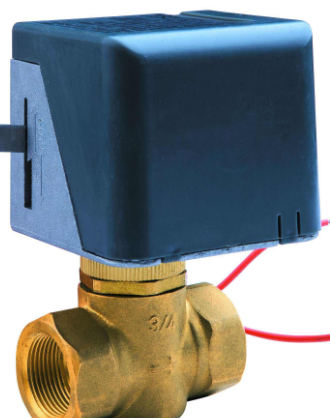

CKD3 电动二通阀是专供中央空调风机盘管使用的配套产品，由驱动器与阀体两部分组成。驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，实现对供暖通风和空调系统中冷热水的开关控制。本阀式 节能产品，功耗小，且只有在阀门启动时（15秒内）才需耗电4W。手动杠杆可以系统调试及维修时手动控制。驱动器可以快速拆卸，操作方便。阀门结构独特，确保阀门紧闭。
二、技术规范
工作电压：200-240V/AC，50/60HZ
功率消耗：4W（仅在执行器动作开闭时）
电机类别：同步电机
公称压力：1.6MPa
适用介质：水
阀门开启时间：＜15s
环境温度：0-65℃
适用流体温度：1-95℃
阀体材质：黄铜或青铜
装箱数量：30只
外箱尺寸：42cm*26cm*31cm(长*宽*高)
三、性能参数：
|
工作介质 |
腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y |
||||||
|
介质温度(℃) |
ZBSF-1：(1Y)≤60℃；ZBSF-2：(2Y)≤200℃ |
||||||
|
公称压力(Mpa) |
1.6 |
||||||
|
工作压力(Mpa) |
0 - 1.6 |
||||||
|
电源电压 |
AC220V,其余规格可作特殊订货 |
||||||
|
额定流量系数(KV) |
按JB/T352-94规定 |
||||||
|
泄漏量(m1/min) |
按JB/T352-94.F规定 |
||||||
|
公称通径(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV) |
40 |
50 |
|||||
四、连接尺寸：
|
名称 |
型号 |
规格 |
L |
H |
|
|
二通电动阀 |
CKD3-2215 |
1/2" |
DN15 |
95 |
114 |
|
CKD3-2220 |
3/4" |
DN20 |
95 |
114 |
|
|
CKD3-2225 |
1" |
DN25 |
95 |
114 |
|
|
三通电动阀 |
CKD3-2315 |
1/2" |
DN15 |
95 |
132 |
|
CKD3-2320 |
3/4" |
DN20 |
95 |
132 |
|
|
CKD3-2325 |
1" |
DN5 |
95 |
132 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
