一、产品简介：

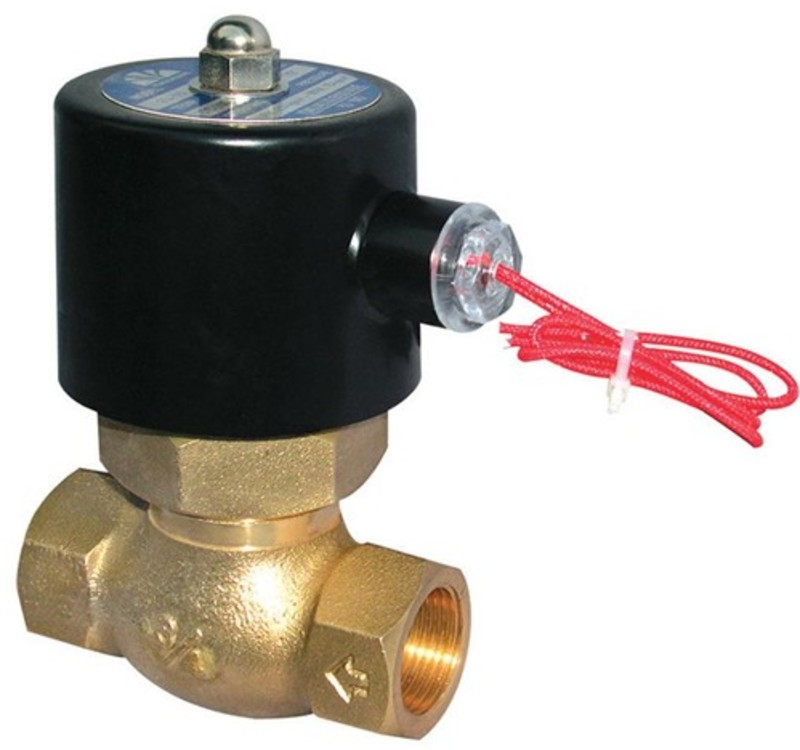

蒸汽电磁阀采用平板式膜片结构启闭可靠，并增强了该产品的使用寿命。选用塑封线圈可提高该产品在众多环境下的安全使用。直动式膜片结构无压力启动，扩充了其使用领域。工作温度：-5～180℃6、电压波动范围：±10%7、型式、常闭式（即通电后阀开启）。工作寿命＞15万次9、绝缘等级：B级10、功率＜30W。用电磁阀，阀体采用锻压成型，内件不锈钢制作，用于管路中对液体，气体介质通断的自动控制。
二、产品特点：
1.采用直动式膜片结构无压力启动，扩充了其使用领域。
2.采用平板式膜片结构启闭可靠，并增强了该产品的使用寿命。
3.选用塑封线圈可提高该产品在众多环境下的安全使用。
三、产品参数:
1. 适用介质：蒸汽、热水、导热油(粘度≤20cst)
2. 介质温度：-5 ～ 180 ℃
3. 环境温度：0～80℃
4. 线圈参数：AC220V/110V 50/60Hz 50VA
DC24V/12V 30W IP54 H级
5. 电压波动范围：AC110V/ 220V -15%～+10%，
36V以下交、直流(含36V)为±10%
6. 密封材料：聚四氟乙烯(PTFE)
7. 阀体材料：铸造黄铜、不锈钢SS304
四、主要外形及连接尺寸：
|
型号 |
通径（mm） |
A |
B |
C |
D |
K(G) |
阀体材质 |
|
2W025-06 |
2.5 |
66 |
30 |
75 |
40 |
1/8" |
锻造铜 |
|
2W025-08 |
2.5 |
66 |
30 |
75 |
40 |
1/4" |
|
|
2W040-08 |
4 |
66 |
30 |
75 |
40 |
1/4" |
|
|
2W040-10 |
4 |
74 |
32 |
85 |
52 |
3/8" |
|
|
2W160-10 |
16 |
101 |
57 |
117 |
69 |
3/8" |
|
|
2W160-15 |
16 |
101 |
57 |
117 |
69 |
1/2" |
|
|
2W-200-20 |
20 |
107 |
57 |
123 |
73 |
3/4" |
|
|
2W-250-25 |
25 |
111 |
74 |
134 |
99 |
1" |
|
|
2W350-35 |
35 |
140 |
90 |
170 |
119 |
11/4" |
铸造铜 |
|
2W400-40 |
40 |
142 |
95 |
172 |
123 |
11/2" |
|
|
2W500-50 |
50 |
172 |
123 |
209 |
168 |
2" |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
