一、简介:

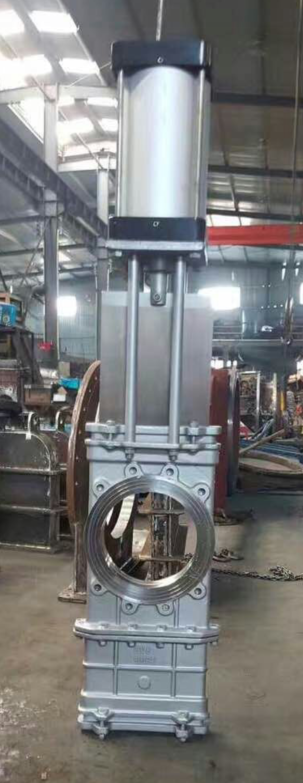

SCZ673F气动插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。具有结构简单、操作灵活、重量轻、无卡组、特别适用于各种固体物料、50mm左右、团状物料的输送及流量调节、安装不受角度限制、操作方便、能随时调节开度等优点。本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,汽动装置应在合同中注明。
二、特点:
1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。
2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。
3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部无介质堆积。
4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。
5、阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性阀,腔不积渣,特别适合于浆体输送及粉体物粒的输送。
三、密封试验:
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。
四、零部件材料:
零件名称 |
材料 |
零件名称 |
材料 |
阀体 |
1CF18 Ni9Ti CF8M CF8 CF3M CF3 WCB |
阀杆 Stem |
1CF18 Ni9Ti |
阀座密封圈 |
橡胶或PTFE |
支架 |
不锈钢 |
阀体间密封垫片 |
橡胶或PTFE |
填料压盖 |
不锈钢 |
阀体 |
1CF18 Ni9Ti CF8M CF8 CF3M CF3 WCB |
填料 |
石墨或PTFE |
阀体装配螺栓 |
B7 | 填料压盖螺栓 |
B7 |
五、主要外形及连接尺寸:
ON | L | Φ1 | H | H2 | N-M | 气缸直径(mm) Cylinder Diameter |
|
PN0.6 | PN1.0 | ||||||
50 | 40 | 125 | 397 | 51 | 4-M16 | 50 | |
65 | 40 | 145 | 418 | 67 | 4-M16 | 65 | |
80 | 50 | 160 | 579 | 82 | 4-M16 | 80 | |
100 | 50 | 180 | 612 | 102 | 8-M16 | 100 | |
125 | 50 | 210 | 710 | 127 | 8-M16 | 125 | |
150 | 60 | 240 | 816 | 152 | 8-M20 | 150 | |
200 | 60 | 295 | 990 | 202 | 8-M20 | 200 | |
250 | 70 | 350 | 1106 | 253 | 12-M20 | 250 | |
300 | 70 | 70 | 400 | 1264 | 303 | 12-M20 | 300 |
350 | 80 | 80 | 460 | 1575 | 353 | 16-M20 | 350 |
400 | 80 | 80 | 515 | 1562 | 402 | 16-M22 | 400 |
450 | 90 | 90 | 565 | 1750 | 452 | 20-M22 | 450 |
500 | 90 | 90 | 620 | 1994 | 502 | 20-M22 | 500 |
600 | 100 | 100 | 725 | 2040 | 603 | 20-M27 | 600 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
