一、简介:

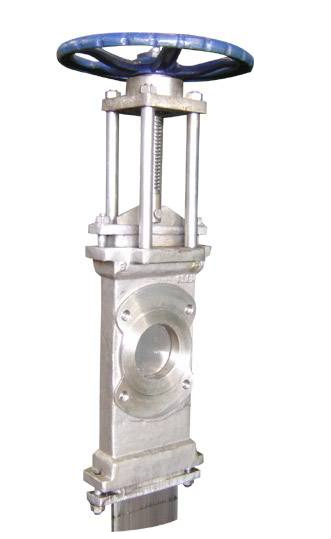

穿透式插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。穿透式插板阀的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
二、优点:
1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。
2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。
3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部五介质堆积。
4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。
三、性能规范;
零件名称 |
材料 |
零件名称 |
材料 |
阀体 |
1CF18Ni9Ti CF8M |
阀杆 |
1CF18Ni9Ti |
阀座密封圈 |
橡胶或PTFE |
支架 |
不锈钢 |
阀体间密封垫片 |
橡胶或PTFE |
填料压盖 |
不锈钢 |
阀体 |
1CF18Ni9Ti CF8M |
填料 |
石墨或PTFE |
阀体装配螺栓 |
B7 |
填料压盖螺栓 |
B7 |
四、 外形尺寸:
ON |
L |
Φ1 |
H |
H2 |
N-M |
汽缸直径(mm) |
|
PN0.6 |
PN1.0 |
||||||
50 |
40 |
|
125 |
397 |
51 |
4-M16 |
50 |
65 |
40 |
|
145 |
418 |
67 |
4-M16 |
65 |
80 |
50 |
|
160 |
579 |
82 |
4-M16 |
80 |
100 |
50 |
|
180 |
612 |
102 |
8-M16 |
100 |
125 |
50 |
|
210 |
710 |
127 |
8-M16 |
125 |
150 |
60 |
|
240 |
816 |
152 |
8-M20 |
150 |
200 |
60 |
|
295 |
990 |
202 |
8-M20 |
200 |
250 |
70 |
|
350 |
1106 |
253 |
12-M20 |
250 |
300 |
70 |
70 |
400 |
1264 |
303 |
12-M20 |
300 |
350 |
80 |
80 |
460 |
1575 |
353 |
16-M20 |
350 |
400 |
80 |
80 |
515 |
1562 |
402 |
16-M22 |
400 |
450 |
90 |
90 |
565 |
1750 |
452 |
20-M22 |
450 |
500 |
90 |
90 |
620 |
1994 |
502 |
20-M22 |
500 |
600 |
100 |
100 |
725 |
2040 |
603 |
20-M27 |
60 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
