一、简介：

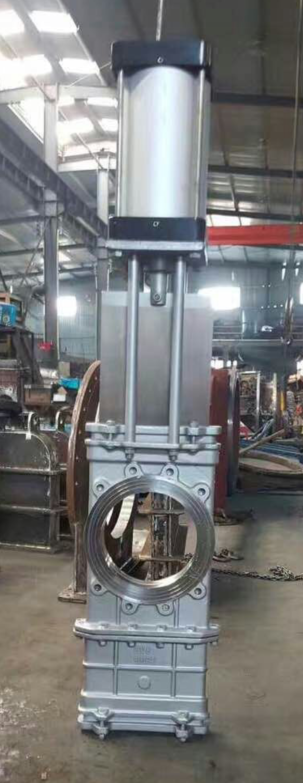

      SCZ673F气动穿透式插板阀是一种长行程气缸和穿透式刀闸阀组成的控制阀。穿透式刀闸阀，闸板加长并在闸板上加工一个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样穿透式刀闸阀在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。气动穿透式插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-1.6MPa，使用温度-29-650℃情况下正常工作。气动穿透式插板阀具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。主要适用介质：污水、粉体颗粒、纸浆、矿浆、煤渣。

二、特点：
1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。
2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。
3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。
4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。
5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。

三、性能参数：
公称压力：0.6MPa、1.0MPa、1.6MPa
公称通径：DN50~700mm
适用温度：0~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：软密封
泄漏量：A级 （零泄漏）
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关
气源压力：0.4~0.6MPa
电磁阀电压：DC24V、AC220V
行程开关控制电压：DC24V、AC220V

四、零部件材料：

五、主要外形及连接尺寸：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
