一、简介:

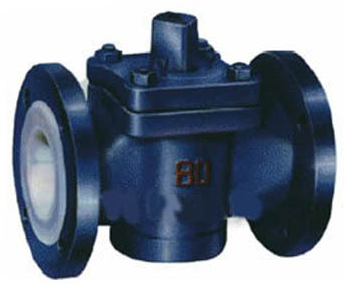

衬氟旋塞阀是用带通孔的塞体作启闭件,塞体随阀杆转动,以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。本系列有衬里旋塞阀(全衬型)和衬套旋塞阀(半衬型)。旋塞阀多用于截断介质流动. 衬氟旋塞阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、产品特点:
1.旋塞与衬里阀体带有理想的锥度设计,当在使用过程中由于磨损而不能密封时,可通过调整阀盖上的调节螺2.钉使旋塞向下移动,补偿加在密封面的密封力。
3.顶密封组件组成第二道外密封,在密封面失效的情况下,阻止介质从阀杆向外泄漏。
4.把上阀盖上的四个螺栓打开后,就可以取出阀内所有部件,进行直接更换阀门零件而不需要从管道上取下阀门。
5.具有进出口端同时密封的优点,在整个工作过程当中密封 面摩擦系数小,塞体运转灵活,不需要润滑。
6.密封性能好,使用寿命长。
7.更换零件衬里材料可适用各种介质。
三、零部件材料:
零件名称: 材料
阀 体: 铸铁、铸钢、不锈钢、内衬F46、F3
阀 瓣:灰炭钢、铸钢、不锈钢、内衬F46、F3
阀 盖:灰铸钢、铸钢、不锈钢
填 料: F4
四、主要外形及连接尺寸:
公称通径 |
尺寸(mm) |
||||||
L |
D |
D1 |
D2 |
□S |
z-φd |
H1 |
|
50 |
170 |
160 |
125 |
100 |
32 |
4╳φ18 |
315 |
65 |
220 |
180 |
145 |
120 |
36 |
4╳φ18 |
360 |
80 |
250 |
195 |
160 |
135 |
46 |
4╳φ18 |
455 |
100 |
300 |
215 |
180 |
155 |
50 |
8╳φ18 |
500 |
125 |
350 |
245 |
210 |
185 |
55 |
8╳φ18 |
510 |
150 |
400 |
280 |
240 |
210 |
60 |
8╳φ23 |
605 |
200 |
450 |
335 |
295 |
265 |
60 |
8╳φ23 |
760 |
250 |
530 |
390 |
350 |
320 |
85 |
12╳φ23 |
800 |
300 |
580 |
440 |
400 |
368 |
100 |
12╳φ23 |
820 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
