一、简介：

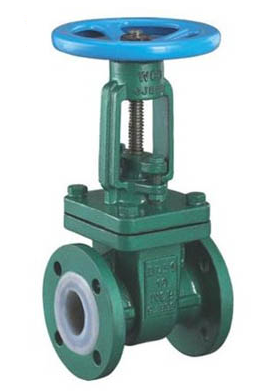

衬四氟闸阀是阀门的一种衬氟闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。衬四氟闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 亦叫明杆闸阀。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
二、优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、主要零部件材料：
|
型号 |
材料 |
||||
|
阀体、阀盖 |
闸板、阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
|
Z41F46-16 |
灰铸铁衬氟塑料 |
碳素钢衬氟塑料 |
球墨铸铁或铝青铜 |
聚四氟乙烯 |
球墨铸铁 |
|
Z41F46-16C |
铸钢 |
||||
|
Z41F46-25 |
|||||
四、产品参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蚀性介质 |
|
Z41F46-16C |
||||
|
Z41F46-25 |
25 |
2.5 |
五、安装与维护：
1手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
3按产品使用说明书的规定安装。
4如果阀门经常开关使用 , 每月至少润滑一次。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
