一、产品简介:

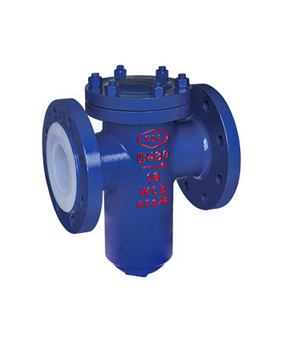

衬氟篮式过滤器是除去液体中含有少量固型物的设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的设备。衬氟篮过滤器广泛应用于石油、化工、化纤、医药、食品等行业。衬氟篮过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入即可,因此,使用维护极为方便。一般通水网为20-60目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2,可根据介质相应配置。
二、产品选用:
①进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
②公称压力:按照过滤管路可能出现的压力确定过滤器的压力等级。
③孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
④过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
三、产品尺寸:
公称通径 |
主要链接尺寸 |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
mm |
inch |
PN1.0MPa |
||||||
15 |
1/2 |
160 |
95 |
65 |
45 |
3 |
16 |
4-14 |
20 |
3/4 |
170 |
105 |
75 |
55 |
3 |
18 |
4-14 |
25 |
1 |
180 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
5/4 |
200 |
140 |
100 |
75 |
3 |
18 |
4-18 |
40 |
3/2 |
260 |
150 |
110 |
85 |
3 |
18 |
4-18 |
50 |
2 |
260 |
165 |
125 |
100 |
3 |
18 |
4-18 |
65 |
5/2 |
330 |
185 |
145 |
120 |
3 |
18 |
4-18 |
四、产品零部件材料:
零件名称 | 碳钢 | 不锈钢 | ||||
C | P | R | PL | RL | ||
阀体、阀盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
内衬材料 | FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯)、PE(超高分子量聚乙烯) | |||||
过滤网 | PTFE(F4) | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
