一、简介:

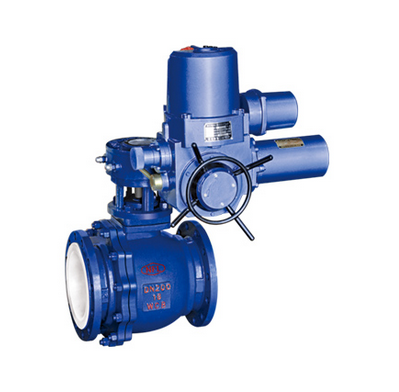

Q941F46系列电动衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。耐腐蚀电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、产品特点:
1、电动衬氟法兰球阀适用做调节流量的阀,具有精确的流量特性。
2、电动衬氟法兰球阀适用于带有固体物质的苛刻介质(PTFE密封不适用)。
3、中轴密封是活动的压块,方便密封的检修。
4、电动衬氟法兰球阀连接端无外漏结构设计。
三、技术参数:
设计标准:GB12237-89 SNV 企标
结构长度:GB12221-89 JB1686
法兰标准:JB/T79 GB9113 HG20592 ANSI B16.5
公称压力:1.0、1.6、2.5MPa 150Lb
检验试验:JB/T9092-99,电火花检测
驱动方式:手动、蜗轮、气动、电动。
四、外形及尺寸:
公称通径DN |
L |
L1 |
W |
H |
D |
D1 |
额定功率 |
额定电流 |
15 |
130 |
119 |
110 |
256 |
95 |
65 |
15W |
0.1A |
20 |
140 |
119 |
110 |
260 |
105 |
75 |
15W |
0.1A |
25 |
150 |
155 |
132 |
266 |
115 |
86 |
15W |
0.2A |
32 |
165 |
155 |
132 |
270 |
136 |
100 |
15W |
0.2A |
40 |
180 |
208 |
165 |
312 |
146 |
110 |
25W |
0.5A |
50 |
200 |
208 |
165 |
325 |
160 |
125 |
25W |
0.5A |
65 |
220 |
208 |
165 |
336 |
180 |
145 |
25W |
0.5A |
80 |
250 |
256 |
211 |
365 |
195 |
160 |
50W |
0.8A |
100 |
280 |
256 |
211 |
400 |
215 |
180 |
90W |
1.0A |
125 |
320 |
256 |
211 |
420 |
245 |
210 |
90W |
1.0A |
150 |
360 |
288 |
235 |
440 |
280 |
240 |
120W |
1.2A |
200 |
400 |
288 |
235 |
470 |
33 |
295 |
150W |
1.2A |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
