一、简介:

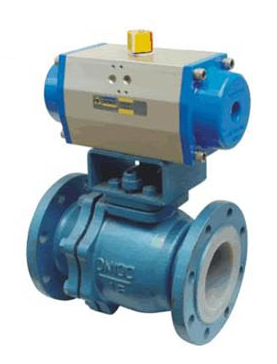

Q641F46气动衬氟球阀采用氟塑料作为内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和 低操作扭矩。可作开关或调节之用,本产品适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工 作。 全通径阀门提供最大的流量,并可用于扫线清洗或隔离输送的管道。 广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、磷酸、强碱、王水等具有强腐蚀性的介质。
二、技术参数:
设计标准:GB12237-89 SNV 企标
结构长度:GB12221-89 JB1686
法兰标准:JB/T79 GB9113 HG20592 ANSI B16.5
公称压力:1.0、1.6、2.5MPa 150Lb
检验试验:JB/T9092-99,电火花检测
驱动方式:手动、蜗轮、气动、电动。
三、零部件:
序号 | 零件名称 | 材料名称 | |||||
Q641F46-Z | Q641F46-C | Q641F46-P | Q641F46-R | Q641F46-PL | Q641F46-RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
3 | 内衬材料 | FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) | |||||
4 | 填料压盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE(F4)聚四氟乙烯 | |||||
6 | 螺栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Cr18Ni2 | 1Cr18Ni2 |
7 | 紧固螺母 | 45 | 45 | OCrl8Ni9 | OCrl8Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
四、技术参数:
气动执行器 | 型号 | QW系列、AT系列、AW系列 |
气源压力 | 0.4 ~ 0.8 MPa | |
最大回转角度 | 90°~92° | |
回信器 | AC220V、AC110V、DC24V | |
控制信号 | 气信号:0.02 ~0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
