一、简介：

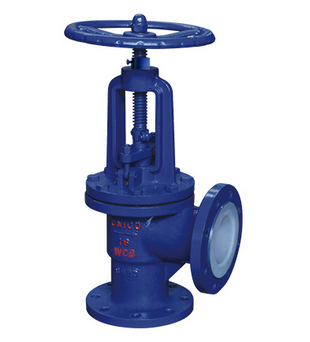

J44F46衬氟角式截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用，J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面；
二、执行标准：
衬氟截止阀设计规范：GB/T 12233 GB/T 12235
衬氟截止阀结构长度：GB/T 12221
衬氟截止阀连接法兰：JB/T 78 JB/T 79
衬氟截止阀试验与检验：GB/T 13927
衬氟截止阀产品标识：GB/T 12220
衬氟截止阀 供货规范：JB/T 7928
三、零部件：
|
型号 |
阀体 |
阀瓣 |
支架 |
阀杆 |
|
J44F4-10/16 |
WCB衬F4 |
WCB衬F4 |
WCB衬F4 |
2Cr13 |
|
J44F46-10/16 |
WCB衬F46 |
WCB衬F46 |
WCB衬F46 |
四、主要性能参数：
|
型号 |
公称压力 PN（MPa） |
壳体试验压力（MPa） |
密封试验压力（MPa） |
工作温度 （℃） |
适用介质 |
|
J44F4-10 |
1.0 |
1.5 |
1.1 |
-20 ~180 |
硫酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质 |
|
J44F4-16 |
1.6 |
2.4 |
1.76 |
-20 ~180 |
|
|
J44F46-10 |
1.0 |
1.5 |
1.1 |
-20 ~150 |
|
|
J44F46-16 |
1.6 |
2.4 |
1.76 |
-20 ~150 |
五、外形连接尺寸：
|
公称通径 DN（mm） |
尺寸（mm） |
|||
|
L |
H |
H1 |
D0 |
|
|
15 |
75 |
270 |
300 |
125 |
|
20 |
75 |
275 |
305 |
125 |
|
25 |
80 |
305 |
340 |
125 |
|
32 |
90 |
330 |
375 |
170 |
|
40 |
100 |
355 |
390 |
170 |
|
50 |
115 |
395 |
440 |
170 |
|
65 |
145 |
450 |
515 |
250 |
|
80 |
155 |
490 |
570 |
250 |
|
100 |
175 |
555 |
640 |
320 |
|
125 |
200 |
645 |
735 |
320 |
|
150 |
240 |
740 |
830 |
320 |
|
200 |
300 |
920 |
1070 |
400 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
