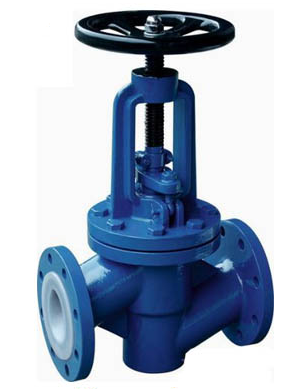

一、简介:
本阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。 J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
二、结构特点:
1、氟塑料衬里J41F46型直通式,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由管路压力波动造成内件冲出阀体的可能有性,结构紧凑,使用安全。
三、性能参数:
设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216、JB78
适用温度:≤ 80 ℃、≤ 100 ℃、≤ 120 ℃、≤ 150 ℃ ( 按照衬里材料 )
材料: 阀体:铸铁、碳钢、不锈钢
端盖:铸铁、碳钢、不锈钢
衬里:氟塑料
阀瓣:碳钢、不锈钢,完全包覆氟塑料
阀杆:碳钢、不锈钢,部分包覆氟塑料
手柄:铸铁、碳钢
压力等级: 0.6 1.0 1.6
四、连接尺寸:
公称通径DN |
L mm |
D mm |
D1 mm |
n-φd mm |
H1 mm |
H2 mm |
D0 mm |
质量 kg |
15 |
130 |
95 |
65 |
4-14 |
225 |
240 |
100 |
4 |
20 |
130 |
105 |
75 |
4-14 |
230 |
250 |
100 |
6 |
25 |
130 |
115 |
85 |
4-14 |
264 |
288 |
120 |
8 |
32 |
130 |
140 |
100 |
4-18 |
272 |
296 |
120 |
10.5 |
40 |
130 |
150 |
110 |
4-18 |
300 |
325 |
140 |
16.5 |
50 |
130 |
165 |
125 |
4-18 |
321 |
345 |
140 |
18 |
65 |
130 |
185 |
145 |
4-18 |
366 |
396 |
160 |
26 |
80 |
130 |
200 |
160 |
6/2-18 |
400 |
438 |
200 |
36.5 |
100 |
130 |
220 |
180 |
6/2-18 |
476 |
517 |
280 |
56 |
125 |
130 |
250 |
210 |
6/2-18 |
530 |
560 |
280 |
64 |
150 |
130 |
285 |
240 |
6/2-22 |
650 |
605 |
320 |
85 |
200 |
130 |
340 |
295 |
6/2-22 |
650 |
770 |
360 |
155 |
250 |
130 |
395 |
350 |
8/4-22 |
690 |
810 |
400 |
243 |
300 |
130 |
445 |
400 |
8/4-22 |
730 |
845 |
400 |
295 |
350 |
130 |
505 |
460 |
12/4-22 |
|
|
|
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
