一、简介：

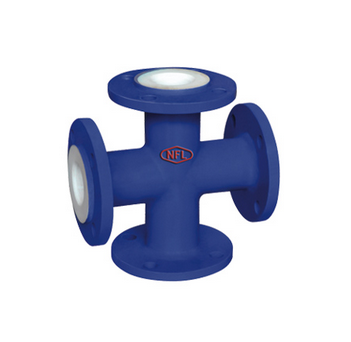

NFL-F4衬氟四通蚀管道经过多年来的实际使用，直接影响其使用寿命和性能稳定的因素是温度、压力、介质等。优质的材料和先进制造工艺方法是聚四氟乙烯衬里产品的质量保证。经过工程技术人员多年来的不懈努力，成功研制开发出整体模压衬里产品；而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是很美观。优质的材料和先进制造工艺方法是聚四氟乙烯衬里产品的质量保证。本公司自引进与研究整体模压聚四氟乙烯衬里技术以来，经过工程技术人员多年来的不懈努力，成功研制开发出整体模压衬里产品。质量可靠、技术先进，被广泛应用于化工、电力、冶炼、制药、食品、环保、电镀等领域，可通过各种浓度的酸、碱、盐等，是目前耐腐蚀性能zui好的防腐管。
二、特点：
1、使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～150℃，在此温度范围内（除了熔融碱金属、元素氟及芳香烃类外），可满足所有化学介质。
2、耐真空：在-60℃～150℃范围内，可在真空条件下使用，在化工生产中，经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。
3、耐高压：在温度使用范围内，可承受高达3Mpa的使用压力。
4、抗渗透：选用优质的树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层，使产品具有优越的抗渗透性。
三、技术参数：
无搭接缝、耐冲击、耐老化、耐正负压。表面平滑，任何形状钢件均可衬。
适用温度：-60～150℃
通用压力：-0.07Mpa～2.5Mpa
四、主要外形尺寸：
|
通径 |
90° 弯头弯曲半径R |
三通 |
四通 |
PTEF |
PTFE |
FEP |
模压密 |
|
|
|
|
L |
H |
L=H |
|
|
|
|
|
25 |
89 |
178 |
89 |
170 |
10 |
2.5~3 |
2.5 |
20 |
|
32 |
95 |
190 |
95 |
200 |
12 |
|
|
23 |
|
40 |
102 |
204 |
102 |
210 |
14 |
|
|
23 |
|
50 |
114 |
228 |
114 |
230 |
18 |
3~3.5 |
3 |
25 |
|
65 |
127 |
254 |
127 |
250 |
20 |
|
|
28 |
|
80 |
140 |
280 |
140 |
270 |
20 |
|
|
28 |
|
100 |
165 |
330 |
165 |
290 |
25 |
3.5~4 |
3.5 |
28 |
|
125 |
190 |
380 |
190 |
320 |
25 |
|
|
30 |
|
150 |
203 |
406 |
203 |
360 |
28 |
|
|
30 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
