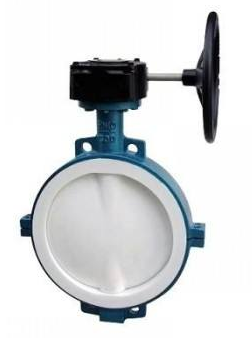

一、简介：
衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。
二、结构特点：
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能且压力和流量可自由调节；
2.四级加载弹性密封绝对保证了d371蝶阀内外的零泄漏；
3.轴头蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
4.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
5.轴的径向采用O型圈与金属垫的组合；
6.阀座镶在有弹性条的阀体的槽内；
7.手动衬氟蝶阀采用可调弹性弹子定位且定位准确而结构简单。
三、零部件：
|
型号 |
阀体 |
蝶板 |
阀杆 |
密封挡圈 |
填料 |
|
D71F46-10/16 |
WCB衬F4 |
WCB衬F4 |
2Cr13 |
聚四氟乙烯F4 PTFE |
硅橡胶 |
|
D371F46-10/16 |
WCB衬F46 |
WCB衬F46 |
四、主要性能参数：
|
型号 |
公称压力 PN（MPa） |
壳体试验压力（MPa） |
密封试验压力（MPa） |
工作温度 （℃） |
适用介质 |
|
D71F46-10 |
1.0 |
1.5 |
1.1 |
-20 ~180 |
硫酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质 |
|
D71F46-16 |
1.6 |
2.4 |
1.76 |
-20 ~180 |
|
|
D371F46-10 |
1.0 |
1.5 |
1.1 |
-20 ~150 |
|
|
D371F46-16 |
1.6 |
2.4 |
1.76 |
-20 ~150 |
五、注意事项：
1.由于多层软叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，带
受冲刷后，直接影响密封性能。
2、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
