一、简介:

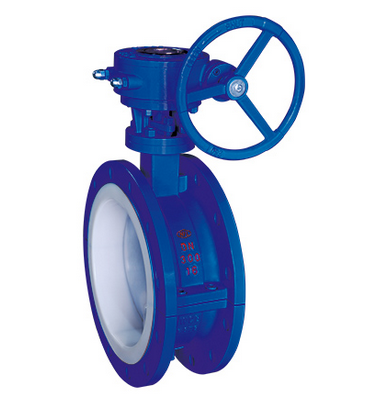

D341F46衬氟蜗轮蝶阀适用在-50℃~150℃的各种浓度的王水、流酸、盐酸、和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用,法兰式对接结构,阀体、阀座与阀芯内衬一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
二、特点:
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3、四级加载弹性密封,绝对保证了阀门内、外的零泄露;
4、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
5、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
6、轴的径向采用O型圈与金属垫的组合;
7、阀座镶在有弹性条的阀体槽内;
8、采用可调性弹子定位,定位准确,结构简单。
三、零部件材料:
序号 NO |
零件名称 Name |
灰铸铁 |
铸钢 |
不锈刚 |
超低碳不锈钢 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
阀体 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
蝶板轴/销 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里层/阀座 |
PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯) |
|||||
4 |
蝶板/填料压盖 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
5 |
支架 |
WCB(碳钢) |
CF8(不锈钢) |
||||
6 |
填料 |
PTFE (F4) |
PTFE (F4) |
PTFE (F4) |
|||
7 |
蝶栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
8 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
四、主要外形及连接尺寸:
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
|||||||||||
40 |
3/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
5/2 |
112 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
114 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
100 |
4 |
127 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
125 |
5 |
140 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
150 |
6 |
140 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
280 |
240 |
210 |
3 |
28 |
8-φ18 |
200 |
8 |
152 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
250 |
10 |
250 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
300 |
12 |
270 |
440 |
400 |
368 |
3 |
28 |
12-φ23 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
350 |
14 |
290 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
