一、简介：

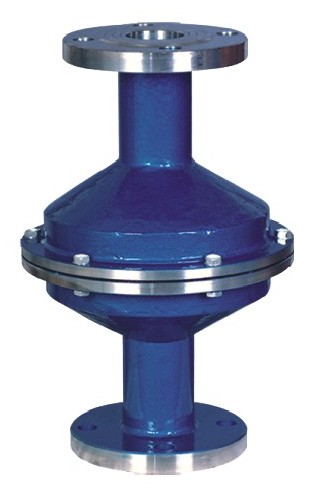

HGS07网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。可以与呼吸阀配套使用，也可以单独使用。主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力，滤芯是阻止火焰传播的主要构件。壳体采用碳素钢或不锈钢，阻火器芯子采用不锈钢，耐腐蚀易于清洗。
二、产品特点：
1、易检修、安装方便。
2、结构合理、重量轻、耐腐蚀。
3、阻火器芯子采用不锈钢，耐腐蚀，易于清洁。
三、产品性能：
☆防爆性能合格，连续13次阻爆性能试验，每次都能阻火。
☆耐烧性能合格，能防毒、防腐。
☆壳体水压试验合格。
☆阻爆性能：ⅡB级。
四、主要零部件材料表：
|
NO |
1 |
2 |
3 |
4 |
5 |
6 |
|
构件Component |
壳体Body |
阻火芯件Fire Arresting Matenal |
密封件Seal Material |
工作温度（℃）Ambient Temperature |
操作压力Operating Pressure |
连接方式oint type |
|
材质 Material |
碳钢 CS 不锈钢 304 不锈钢 316L 铝合金 Aluminums |
不锈钢防爆阻火波纹板 SUS304（SUS316）corrugated plate with flame arrestig and anti-explosion |
金属缠绕垫 Metal enlace 聚四氟乙烯 PTFE |
≤480℃ |
0.6～5.00MPa （150LB~600LB） |
法兰连接 Flange joint 对焊连接 Butt Welding joint 螺纹连接 Threaded joint |
五、外形尺寸：
|
PN |
DN |
d |
L |
H |
|
2.5MPa |
15 |
20 |
130 |
60 |
|
20 |
25 |
150 |
70 |
|
|
25 |
30 |
160 |
80 |
|
|
32 |
35 |
180 |
90 |
|
|
40 |
45 |
200 |
100 |
|
|
50 |
60 |
230 |
115 |
|
|
65 |
75 |
290 |
150 |
|
|
80 |
90 |
310 |
210 |
|
|
100 |
100 |
350 |
235 |
|
|
125 |
135 |
400 |
290 |
|
|
150 |
160 |
480 |
340 |
|
|
200 |
220 |
600 |
410 |
