一、简介:

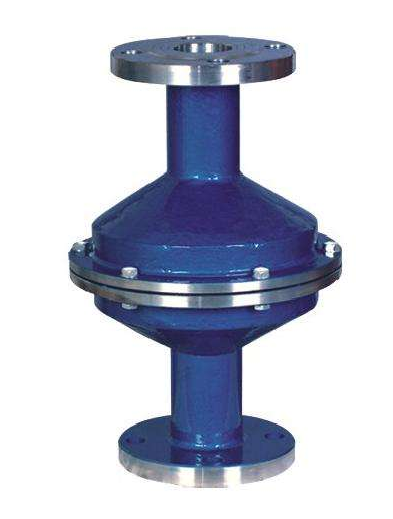

HGS07网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生。设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。可以与呼吸阀配套使用,也可以单独使用。主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力,滤芯是阻止火焰传播的主要构件。壳体采用碳素钢或不锈钢,阻火器芯子采用不锈钢,耐腐蚀易于清洗。
二、产品特点:
1、易检修、安装方便。
2、结构合理、重量轻、耐腐蚀。
3、阻火器芯子采用不锈钢,耐腐蚀,易于清洁。
三、产品性能:
☆防爆性能合格,连续13次阻爆性能试验,每次都能阻火。
☆耐烧性能合格,能防毒、防腐。
☆壳体水压试验合格。
☆阻爆性能:ⅡB级。
四、主要零部件材料表:
NO |
1 |
2 |
3 |
4 |
5 |
6 |
构件Component |
壳体Body |
阻火芯件Fire Arresting Matenal |
密封件Seal Material |
工作温度(℃)Ambient Temperature |
操作压力Operating Pressure |
连接方式oint type |
材质 Material |
碳钢 CS 不锈钢 304 不锈钢 316L 铝合金 Aluminums |
不锈钢防爆阻火波纹板 SUS304(SUS316)corrugated plate with flame arrestig and anti-explosion |
金属缠绕垫 Metal enlace 聚四氟乙烯 PTFE |
≤480℃ |
0.6~5.00MPa (150LB~600LB) |
法兰连接 Flange joint 对焊连接 Butt Welding joint 螺纹连接 Threaded joint |
五、外形尺寸:
PN |
DN |
d |
L |
H |
2.5MPa |
15 |
20 |
130 |
60 |
20 |
25 |
150 |
70 |
|
25 |
30 |
160 |
80 |
|
32 |
35 |
180 |
90 |
|
40 |
45 |
200 |
100 |
|
50 |
60 |
230 |
115 |
|
65 |
75 |
290 |
150 |
|
80 |
90 |
310 |
210 |
|
100 |
100 |
350 |
235 |
|
125 |
135 |
400 |
290 |
|
150 |
160 |
480 |
340 |
|
200 |
220 |
600 |
410 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
