一、简介:

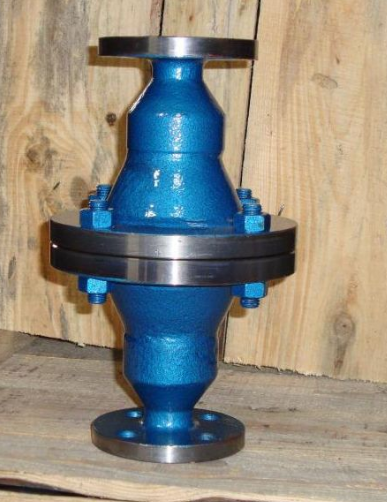

天然气阻火器适和于安装在输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网,也适和于民用煤气管道,防止在正常情况下火焰于管道中逆向传播,以避免灾难性事故的发生。安全阻火速度1425m/s,极限阻火速度1605m/s。本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。
二、产品特点:
然气阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是组织火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。
然气阻火器结构特点:然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。
三、产品性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。 阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。
四、产品尺寸:
型号 |
公称通径DN |
D1 |
D2 |
L |
|||
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
||||
FPB-15 |
15 |
18×3 |
57×3.5 |
330 |
330 |
330 |
330 |
FPB-20 |
20 |
25×3 |
57×3.5 |
330 |
330 |
340 |
340 |
FPB-25 |
25 |
32×3.5 |
73×4 |
365 |
365 |
375 |
375 |
FPB-32 |
32 |
38×3.5 |
73×4 |
375 |
375 |
390 |
390 |
FPB-40 |
40 |
45×3.5 |
89×4 |
375 |
390 |
405 |
410 |
FPB-50 |
50 |
57×3.5 |
108×4 |
420 |
425 |
445 |
4650 |
FPB-65 |
65 |
73×4 |
133×4.5 |
485 |
485 |
515 |
520 |
FPB-80 |
80 |
89×4 |
159×4.5 |
505 |
520 |
560 |
560 |
FPB-100 |
100 |
108×4 |
219×8 |
555 |
560 |
600 |
645 |
FPB-125 |
125 |
133×4.5 |
278×8 |
615 |
620 |
670 |
720 |
FPB-150 |
150 |
159×4.5 |
325×8 |
665 |
665 |
735 |
800 |
FPB-200 |
200 |
219×8 |
377×9 |
940 |
950 |
1015 |
1100 |
FPB-250 |
250 |
278×8 |
480×10 |
1030 |
1070 |
1150 |
1265 |
FPB-300 |
300 |
325×8 |
529×10 |
1295 |
1295 |
1430 |
1545 |
FPB-350 |
350 |
377×9 |
630×12 |
1350 |
1350 |
1430 |
1545 |
