一、简介:

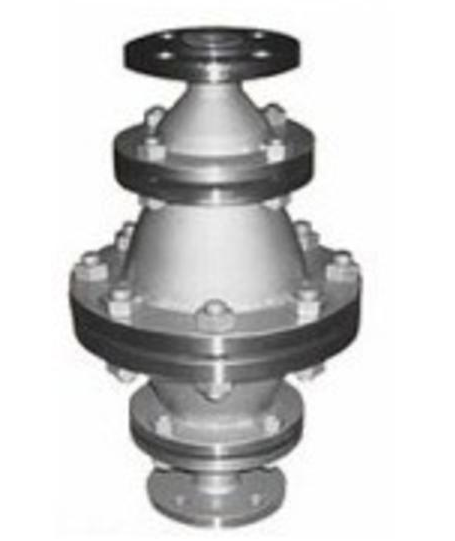

FPA燃气阻火器广泛应用于矿井气,液化气,沼气,瓦斯,水煤气,燃气管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。NEEINN牌管道阻火器经中国科学技术大学与gong安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。本公司生产的燃气阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
二、应用范围:
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
8、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
9、水压试验2.4MPa无渗漏。
三、结构图:
四、主要外形及连接尺寸:
型号 |
口径 |
MPa |
外形尺寸(mm) |
螺栓 |
||||
K |
D |
DL |
L |
数量 |
螺纹 |
|||
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
