一、简介:

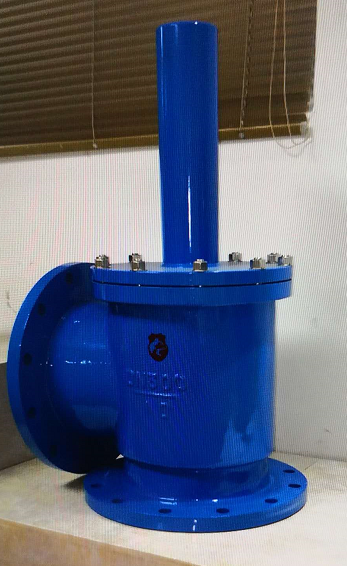

SSDF-1水上式底阀是水下式底阀的更新换代产品。作底阀时可安装在进水管露在水面上立管的转弯处。作止回阀用时,可代替弯头装在泵出水口的90°转弯处。本阀摩擦阻力小,安装方便,可在水上安装维修,其密封性能好,可达到滴水不漏,即降低了供水运行费用,双节能5~7%左右。启动水泵前先向吸入管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,从而阻止了液体回到泵前。
二、产品特点:
每台水泵要安装一只底阀,底阀通常安装于水面以下,而水上底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。SSDF-I水上式底阀由阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。启动水泵前先向吸入管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,从而阻止了液体回到泵前。该底阀设计合理,制造工艺先进,安装、使用、检修方便。并具有摩擦阻力小,使用寿命长,节能等优点,广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
三、用途:
主要适应石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。可在泵前代替底阀,可在泵后代替止回阀。
启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液体压力和本身重力的作用下关闭,而阻止液体回到泵前。
四、零部件材料:
序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
名称 |
阀体 |
阀瓣 |
阀杆 |
阀盖 |
阀杆套 |
密封圈 |
螺栓螺母 |
螺母 |
密封圈 |
压板 |
螺母 |
五、外形尺寸:
公称通径 DN(mm) |
D |
D1 |
A |
B |
||
0.6MPa |
1.0MPa |
1.0MPa |
1.6MPa |
|||
50 |
140 |
160 |
110 |
125 |
100 |
100 |
65 |
160 |
180 |
130 |
145 |
110 |
110 |
80 |
185 |
195 |
150 |
160 |
120 |
120 |
100 |
205 |
215 |
170 |
180 |
130 |
130 |
150 |
260 |
280 |
225 |
240 |
150 |
150 |
200 |
315 |
335 |
280 |
295 |
190 |
190 |
250 |
370 |
390 |
335 |
350 |
240 |
240 |
300 |
435 |
440 |
395 |
400 |
290 |
290 |
