一、简介:

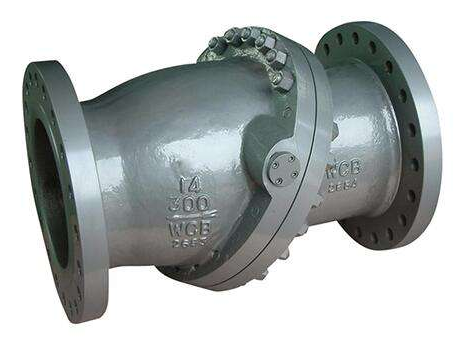

PXH44H斜盘式止回阀是法兰尺寸按为ASME B16.5 GB HG SH的无撞击止回阀。其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象,实现无撞击操作。主要特点:双偏心阀瓣,关闭时阀痤与密封面逐步接触,达到无撞击、无噪声工作。微弹性金属阀座,密封性能好。蝶式阀瓣设计,开关迅速、灵敏,使用寿命长。斜盘式结构使流体通道呈流线型,流阻小,有节能效果。斜盘式止回阀与截止阀组合使用,可起到安全隔离的作用。缺点是阻力大,关闭时密封性差。
二、特点:
1、双偏心阀瓣,关闭时阀痤与密封面逐步接触,达到无撞击、无噪声工作。
2、微弹性金属阀座,密封性能好。
3、蝶式阀瓣设计,开关迅速、灵敏,使用寿命长。
4、斜盘式结构使流体通道呈流线型,流阻小,有节能效果。
三、零部件材料:
代码 |
阀体 |
阀瓣 |
密封座 |
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
R |
CF8M |
CF8M+STL |
0Cr17Ni12Mo2 |
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
E |
CN7M |
CN7M+STL |
20号合金 |
|
C |
WCB |
WCB+13Cr |
0Cr19Ni9 |
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
四、性能比较:
性能 |
旋启式止回阀 |
斜盘式无撞击止回阀 |
关闭力 |
大 |
小(是前者的约1/5~1/8) |
撞击力 |
大 |
无 |
密封性 |
按API 598允许泄漏 |
可实现零泄漏 |
流阻 |
大(流阻系数ξ=1.3~2.5) |
小(流阻系数ξ=0.18~0.6) |
流通能力 |
小(流量系数Cv=76) |
大(流量系数Cv=154~333) |
重量 |
较大 |
较小(是前者的约80%) |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
