一、简介:

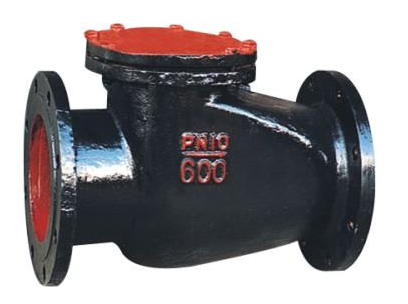

H44T铸铁止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。铸铁止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
二、特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、产品按国家标准GB/T12235设计制造。阀门承压件采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。
3、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
4、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质况。可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
5、用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
三、零部件材料:
零件名称 |
材料 |
||
H41T |
H41T |
H41T |
|
阀体、阀盖 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
阀瓣 |
灰铸铁+黄铜 |
灰铸铁 |
灰铸铁+不铸钢 |
密封圈 |
灰铸铁+黄铜 Grey iron+bronze |
灰铸铁 |
钢+不铸钢 |
四、性能规范:
型号 Type |
公称压力 MPa |
试验压力 |
工作温度 ℃ |
适用介质 |
|
强度水 |
密封水 |
||||
H41T-16 |
1.6 |
2.4 |
1.8 |
≤120 |
蒸气、水 |
H41W-1 6 |
≤100 |
油品、煤气 |
|||
H41H-16 |
≤120 |
水、油品 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
