一、简介:

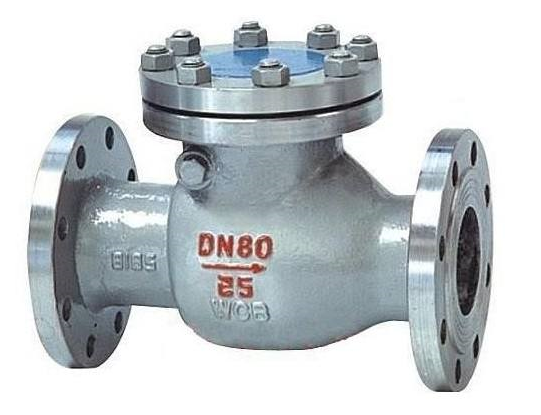

H44H铸钢止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。铸钢止回阀阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。
二、安装与使用:
1、止回阀垂直安装在水平管道上,使用是一般处于全开状态。
2、安装前应先进行以下工作
A、卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
B、剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
3、安装时介质的流向必须限制。
4、通过管路的介质不应带有硬质颗粒,以免损伤密封面
5、该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。
三、工作原理:
阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。
四、性能规范:
公称压力 Nominal Pressure |
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 Shell Test |
2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 Water Seal Test |
1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
气密封试验 Air Seal Test |
0.5-0.7 |
五、压力试验:
公称压力 PN(Lb) |
强度试验 |
水密封试验 |
气密封试验 |
|
|
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5-0.7 |
60-100 |
300 |
7.8 |
1125 |
5.6 |
815 |
|
|
600 |
15.3 |
2225 |
11.2 |
1630 |
|
|
900 |
23.1 |
3350 |
16.8 |
2440 |
|
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
|
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
|
|
公称压力 PN (MPa) |
强度试验 |
水密封试验 |
气密封试验 |
|
|
|
1.5* PN (MPa) |
1.1* PN (MPa) |
0.5-0.7 (MPa) |
|
|
|
|
1.6 |
2.4 |
1.8 |
0.6 MPa |
|
|
|
