一、简介：

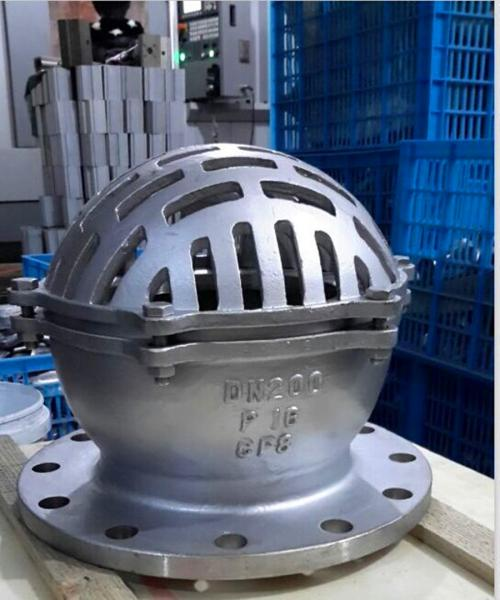

H42X不锈钢升降式底阀一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。升降式止回阀具有结构简单，动作可靠，维修方便等优点。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
二、产品特点：
1、不锈钢升降式底阀结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生湍流现象.
2、可提供所有现行国际标准的接口，如焊接式，卡箍式或螺纹式等.
3、阀体材料均为US304.SUS316L当然也可根据客户的要求采用其他的合金钢.
4、阀体表面可根据客户要求采用机械抛光或电抛光，精度可达到0.25um.5.底阀可配手动，也可配备气动每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。
三、产品安装：
1、在安装前先将阀芯中的木质支撑物去掉，否则不能使用
2、安装要求：安装在水泵吸水管的底部，安装时应保证其垂直状态。
3、启动：首次启动前向引水管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入垂直管，以完成泵水过程。
4、检修：一般情况下使用不必检修。当需要检修时，只需将底阀中口打开，更换阀芯橡胶垫即可，检修后仍按首次启泵方法启动。
四、零部件材料：
|
零件名称 |
材料 |
|
阀体、阀盖、阀瓣 |
灰铸铁 |
|
密封圈 |
橡胶 |
|
垫片 |
石棉板 |
五、主要外形及连接尺寸：
|
型号 |
公称通径 |
尺寸 |
重量 |
|||||||
|
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|||
|
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
14.5 |
|
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
