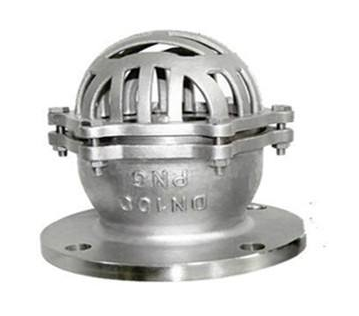

不锈钢底阀

型号：H42X

产品时间：2019/6/25 16:40:34

简要描述：

H42X不锈钢底阀广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端。

一、简介：
H42X不锈钢底阀广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用。口径有单瓣，双瓣，多瓣型。有法兰连接和螺纹连接。不锈钢底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。

二、性能规范：

型号	公称压力	试验压力		工作温度℃	适用介质
		强度（水）MPa	密封（水）MPa
H42X-2.5	0.25	0.4	0.25	≤50	水

三、零部件材料：

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁
密封圈	橡胶
垫片	石棉板

四、主要尺寸及重量：

型号	公称通径 DN（mm）	尺寸（mm）								重量（kg）
型号	公称通径 DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量（kg）
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	14.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
