一、简介:

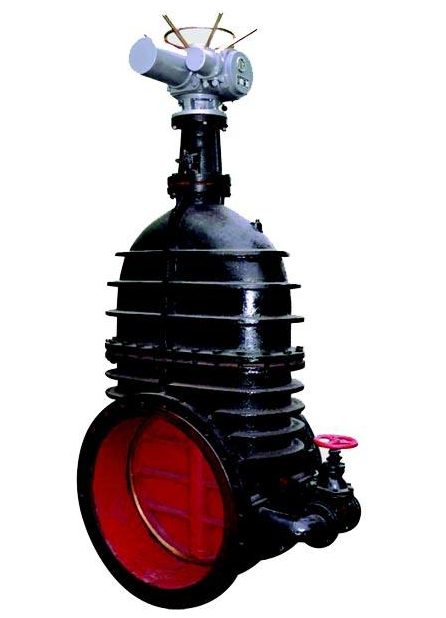

Z942W电动煤气闸阀安装于各处污煤气、洁净煤气管路中作闭路设备,本产品主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此,可根据阀杆的运动方向和位置直观地判断闸板启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间。楔式双闸板对密封面楔角的加工精度要求较低,容易密封,温度变化不易造成卡住房和擦伤,密封面磨损后维修方便,但结构较复杂、零件较多,阀门的体形及重量较大。煤气闸阀阀体底部设有排渣孔,便于排除污垢。阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。
二、特点:
1、阀门底部设有排污箱,便于清扫污垢杂质,并可顺利通过管道清扫器。
2、阀杆采用大导程式螺纹传动,能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料,操作灵活,密封可靠。
4、密封性能优良,操作中能自动铲除密封面污垢,保持严密的密封。
5、流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。
7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。
三、执行标准:
设计制造:JB/T 8691-98
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000阀门检查和试验
四、性能参数:
型号 |
公称压力 MPa |
试验压力 |
工作温度℃ |
适用介质 |
|
强度(水) |
密封(水) |
||||
Z942W |
0.1 |
0.2 |
0.11 |
≤100 |
煤气 |
五、零部件材料:
零件名称 |
材料 |
阀体 |
HT200灰铸铁 |
阀盖 |
HT200灰铸铁 |
手轮 |
HT200灰铸铁 |
阀板 |
本体 |
阀杆 |
45*碳素钢 |
填料 |
油浸石棉盘根 |
垫片 |
橡胶石棉板 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
