一、简介:

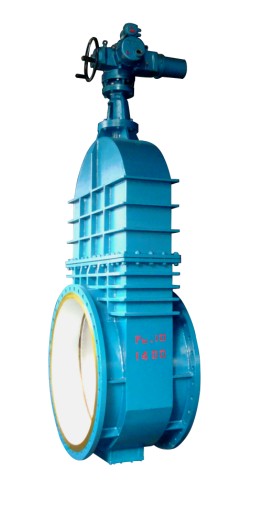

Z942W-1大口径煤气闸阀是特种设备。 煤气闸阀安装于各处污煤气、洁净煤气管路中作闭路设备,主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。 煤气闸阀闸板为楔式双闸板闸阀对密封面楔角的加工精度要求较低,容易密封,温度变化不易造成卡住。大口径煤气闸阀安装于各处污煤气、洁净煤气管路中作闭路设备,由钢板焊接而成,对比普通的铸铁闸阀更耐用性价比更高,主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。
二、产品特点:
1、材质优良,规格齐全。
2、密封副终加工采用研磨工艺,密封性能可靠。
3、阀体底部设有扫除孔,便于排除污垢。
三、结构特点:
1、结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式;弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
6、闸阀开闭较省力。
四、零部件材料:
零件名称 |
材料 |
阀体 |
HT200灰铸铁 |
阀盖 |
HT200灰铸铁 |
手轮 |
HT200灰铸铁 |
阀板 |
本体 |
阀杆 |
45*碳素钢 |
填料 |
油浸石棉盘根 |
垫片 |
橡胶石棉板 |
五、性能规范:
型号 |
公称压力 MPa |
试验压力 |
工作温度℃ |
适用介质 |
|
强度(水) |
密封(水) |
||||
Z942W |
0.1 |
0.2 |
0.11 |
≤100 |
煤气 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
