一、简介:

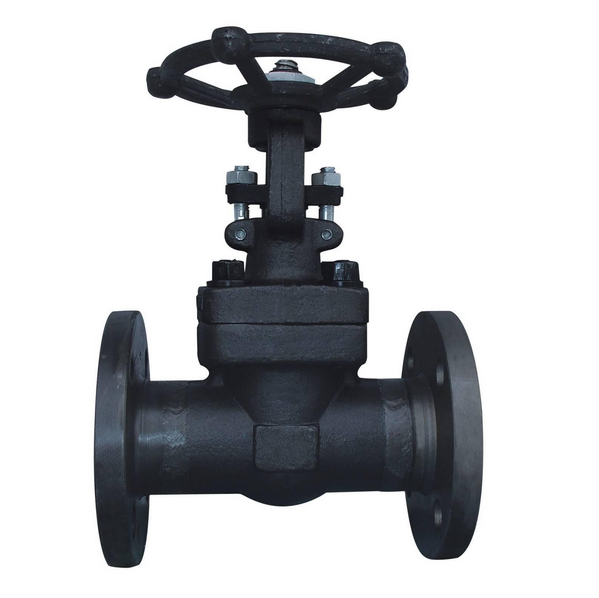

Z41H锻钢闸阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。 只能作全开和全关 , 不能作调节和节流。闸阀的闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 。锻钢闸阀驱动方式有:手动,气动,电动,气液联动。闸阀按材质分:铸铁闸阀、球墨铸铁闸阀、不锈钢闸阀、闸阀等。
二、特点:
1、流体阻力小。
2、开闭所需外力较小。
3、介质的流向不受限制。
4、全开时,密封面受工作介质的冲蚀比截止阀小。
5、体形比较简单,铸造工艺性较好。
6、外形尺寸和开启高度都较大。安装所需空间较大。
7、开闭过程中,密封面间有相对摩擦,容易引起擦伤现象。
8、闸阀一般都有两个密封面,给加工、研磨和维修增加一些困难。
三、安装与维护应留意以下事项:
1、手轮、手柄及传动机构均不答应作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、假如阀门经常开关使用,每月至少润滑一次。
四、制造标准:
设计规范:JB/T 7746、API602
结构长度:JB/T 7746、工厂规范
承插口/螺纹:JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验:JB/T 9092、API598
压力-温度:GB/T 9131、ANSI B16.34
产品标识:GB/T 12220、MSS SP25
供货规范:JB/T 7928
五、主要外形及连接尺寸:
通径 |
缩径RB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
NPS |
全径FB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
L |
150~800Lb |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
900Lb |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
210 |
||
1500Lb |
111 |
111 |
111 |
114 |
120 |
140 |
162 |
210 |
||
H(OPEN) |
150~800Lb |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
900~1500Lb |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
||
W |
150~800Lb |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
900~1500Lb |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
||
Weights |
Bolted |
150~800Lb |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
900~1500Lb |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
||
Welded |
150~800Lb |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
900~1500Lb |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
