一、简介:

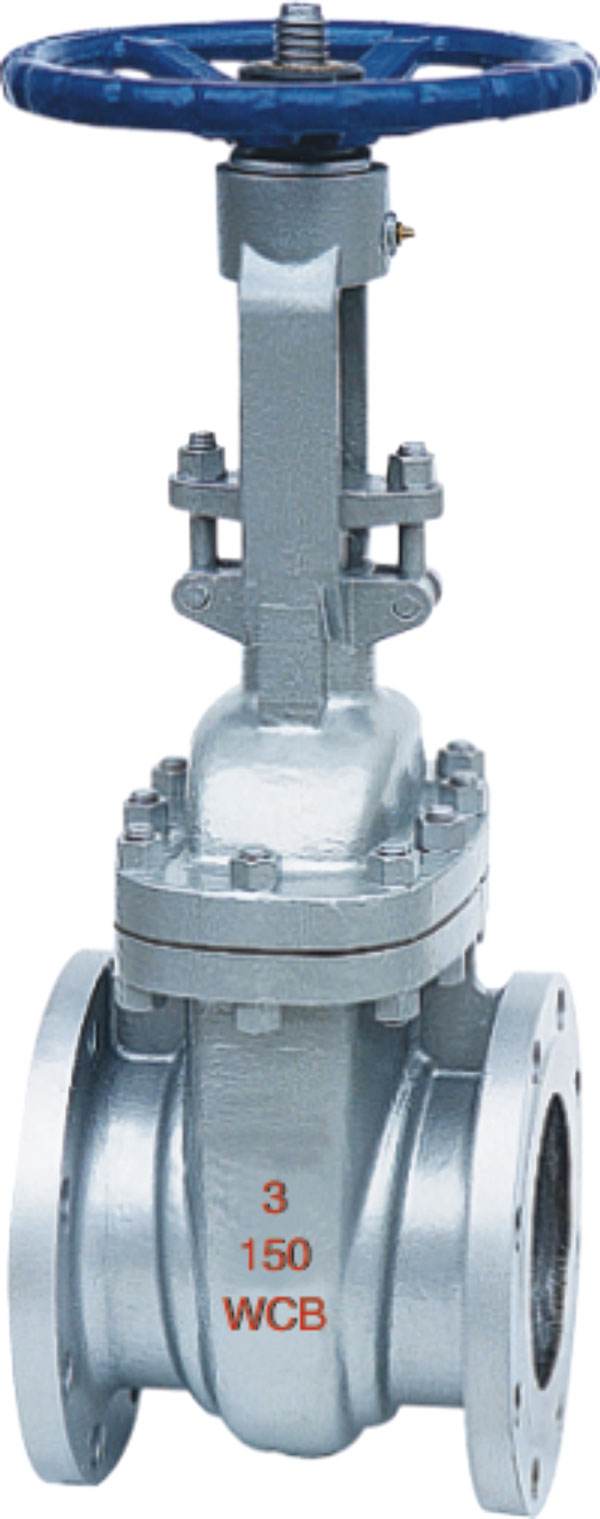

Z41H-150LB美标闸阀具有流体阻力小,密封面受冲击侵蚀小,不改变介质流向,不扰流,压降小等特点,适用的压力、温度范围广,是一种常见的截断阀,广泛适用于石油、化工、火力发电厂等油品、水蒸气管路上接通或截断管路中的介质(不可做节流阀使用)。美标闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质密封可靠,具有性能优良,结构设计紧凑合理,造型美观。操作方式有手动、伞齿轮传动及电动等。
二、特点:
1、产品设计制造符合国外先进标准要求,密封可靠,性能优良。
2、结构设计紧凑合理,造型美观。
3、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
4、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
5、采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
三、制造标准:
设计与制造:API 600
法兰尺寸:ANSI B16.5
结构长度:ANSI B16.10
压力~温度:ANSI B16.34
检与试验:API 598
四、压力试验:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
五、零部件材料:
壳体 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
闸板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
闸板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
阀座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
闸板 |
|||||||||||
阀杆 |
F304L |
F316 |
F316L |
||||||||
闸板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
阀座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
