一、简介;

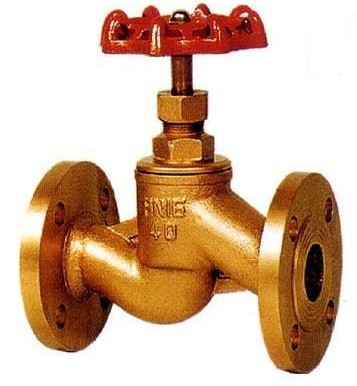

J41W-16T黄铜法兰截止阀是管路系统中通过手轮旋转推动阀瓣沿阀座中心线垂直移动切断控制流量调节部件。工作时间阀瓣与阀体密封面摩擦力小,启闭力矩小,耐磨,开启高度一般为阀座通径的1/4,只有一个密封面便于维修,介质单向流动。介质均为金属密封阀门,目前广泛用于中央空调和暖通系统。截止阀是指关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化就是与阀瓣行程成正比例饿关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
二、结构特点:
1、法兰截止阀选材考究,符合国内、外相关标准,结构合理,造型美观。
2、法兰截止阀阀瓣、阀座密封面采用铁基合金堆焊或司太立(Slite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、法兰截止阀阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、法兰截止阀可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、法兰截止阀阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、法兰截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
三、技术参数:
公称通径:DN15-DN150
公称压力:1.6MPa
适用介质:水、非腐蚀性介质
适用温度:-20℃-120℃
阀体材质:黄铜、青铜
连接方式:法兰连接
四、零件材料:
阀体 |
铸铜 |
阀瓣 |
铸铜 |
阀盖 |
铸铜 |
阀杆 |
0Cr18Ni9 |
密封圈 |
聚四氟乙烯 |
五、外形尺寸:
规格 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
A | 80 | 90 | 100 | 110 | 135 | 216 | 237 | 305 | 326 |
B | 95 | 105 | 115 | 140 | 150 | 165 | 177 | 193 | 215 |
C | 79.5 | 86.5 | 94 | 113 | 132 | 183 | 193.5 | 290 | 339 |
D | 55 | 60 | 72 | 78 | 98 | 125 | 180 | 200 | 236 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
