一、简介：

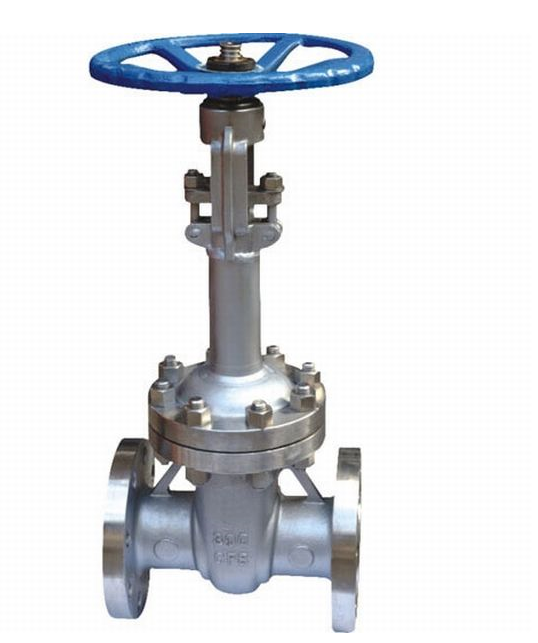

DZ41Y低温闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。低温闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
二、特点：
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔。
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀杆填料的可靠密封。
3、根据工作温度合理选用填料，垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要。
三、技术参数：
名称：低温法兰闸阀
温度：-196～196℃
材料：碳钢、不绣钢等
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF
四、零部件材料：
1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面： 堆焊硬质合金
4、阀杆螺母： 铝青铜
5、垫片： 低温石棉、蜡浸石棉橡胶板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁
五、主要外形及连接尺寸：
|
尺寸 |
In ″ |
1/2 ″ |
3/4 ″ |
1 ″ |
1-1/4 ″ |
1-1/2 ″ |
2 ″ |
2-1/2 ″ |
3 ″ |
4 ″ |
5 ″ |
6 ″ |
8 ″ |
10 ″ |
12 ″ |
14 ″ |
16 ″ |
18 ″ |
20 ″ |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
L |
In |
5.51 |
5.98 |
6.49 |
7.00 |
7.48 |
8.50 |
9.48 |
11.14 |
12.00 |
15.00 |
15.86 |
16.49 |
17.99 |
19.76 |
30.00 |
32.94 |
35.98 |
39.01 |
|
Mm |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
|
|
H |
In |
6.10 |
6.29 |
7.32 |
8.50 |
9.84 |
12.99 |
14.48 |
15.51 |
18.62 |
25.98 |
27.99 |
32.00 |
39.48 |
44.76 |
58.62 |
62.24 |
79.40 |
87.71 |
|
Mm |
155 |
160 |
186 |
216 |
250 |
330 |
368 |
394 |
473 |
660 |
711 |
813 |
1003 |
1137 |
1489 |
1581 |
2017 |
2228 |
|
|
DO |
In |
3.93 |
3.93 |
4.92 |
6.29 |
6.29 |
9.48 |
9.48 |
11.81 |
11.81 |
13.77 |
13.77 |
15.74 |
19.68 |
23.62 |
23.62 |
25.59 |
32.99 |
35.00 |
|
Mm |
100 |
100 |
125 |
160 |
160 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
500 |
600 |
600 |
650 |
838 |
889 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
