电动插板阀

型号：DLVD电动插板阀

产品时间：2019/6/10 9:55:34

简要描述：

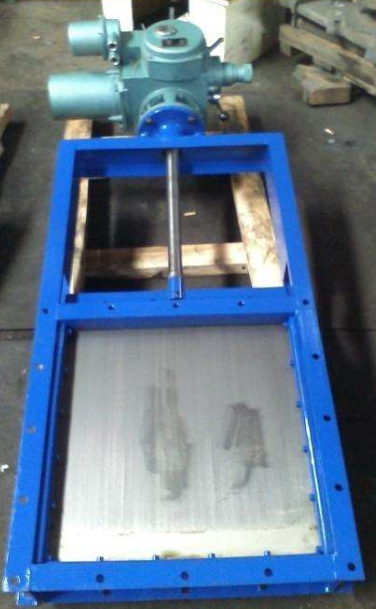

DLVD电动插板阀,电动双向平板闸阀广泛应用于建材、冶金、矿山等行业粉尘物料流量控制的管道上。是控制粉尘物料流向的理想设备。电动单向平板闸阀主要由框架、丝杆螺母、闸板、电动头组成，电机的转动，使丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。

一、简介：
DLVD电动插板阀,电动双向平板闸阀广泛应用于建材、冶金、矿山等行业粉尘物料流量控制的管道上。是控制粉尘物料流向的理想设备。电动单向平板闸阀主要由框架、丝杆螺母、闸板、电动头组成，电机的转动，使丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。具有全通径的通道，等同于平滑的管道，流通能力大，流阻小；具有双重上下游密封，无需润滑的密封部位，密封性好，可靠性高；具有较少的零部件；设计新颖，既满足了管线的工艺性要求，又满足了用户的操作和维护简便性的要求，能保证阀门长期可靠地运行。

二、特点：
1.可提升的闸板密封面，可刮除密封面的的粘着物，自动清除杂物。
2.整体的不锈钢材质，可防止腐蚀破坏。
3.短结构长度，可节省原料、安装空间，也有效支持管道强度。
4.科学的上密封填料函设计，使上密封安全有效，经久耐用。

三、性能参数：

型号规格	DLVD-I DN200*200
公称压力	0.05
壳体试验压力
电源压力	380V
驱动方式	电动

四、零部件材料：

零件名称	阀体	阀板	阀杆	电动装置
材料	不锈钢	不锈钢	不锈钢	成品件

五、外形连接尺寸：

尺寸型号	H1	L	H	h	A	B	C
ZFDF200	152	800	140	70	200	130×2	306
ZFDF300	152	930	140	70	300	120×3	406
ZFDF350	152	1055	140	70	350	135×3	456
ZFDF400	192	1135	160	80	400	115×4	520
ZFDF500	192	1285	160	80	500	112×5	620
尺寸型号	D	E	F	G	n	d	电动头功率（Kw）
ZFDF200	282	230	80	600	8	φ14	0.37
ZFDF300	282	230	80	700	12	φ14	0.55
ZFDF350	282	230	80	825	12	φ14	0.75
ZFDF400	306	260	95	850	16	φ18	1.1
ZFDF500	306	260	95	1000	18	φ18	1.5

百佳自控订货须知：

1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
