一、简介:

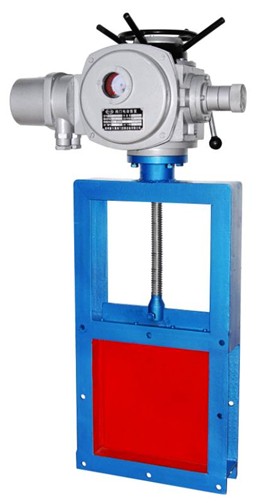

DLMD电动方形插板阀具有全通径的通道,等同于平滑的管道,流通能力大,流阻小;具有双重上下游密封,无需润滑的密封部位,密封性好,可靠性高;具有较少的零 部件;设计新颖,既满足了管线的工艺性要求,又满足了用户的操作和维护简便性的要求,能保证阀门长期可靠地运行。DLMD电动方形插板阀可提升的闸板密封面,可刮除密封面的的粘着物,自动清除杂物。
二、特点:
1.整体的不锈钢材质,可防止腐蚀破坏。
2.短结构长度,可节省原料、安装空间,也有效支持管道强度。
3.科学的上密封填料函设计,使上密封安全有效,经久耐用。
4.三角形的支架节省原材料,保证需要的力学性能。
5.阀体加强筋设计提高阀体强度。
6.不锈钢阀杆经久耐用,双头螺使用启闭更为迅速
三、安装和使用:
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈,管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。
四、外形尺寸:
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 |
五、参数规范:
公称通径范围:DN50-DN500
公称压力范围:1.0MPa-1.6MPa
材质:铸钢、不锈钢
闸板材质:2Cr13、201、304、316、316L
连接形式:对夹式
阀座密封圈:橡胶、三元乙丙橡胶、氟橡胶、堆焊2Cr13、硬质合金
填料密封:石墨盘根,四氟盘根
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
