一、简介:

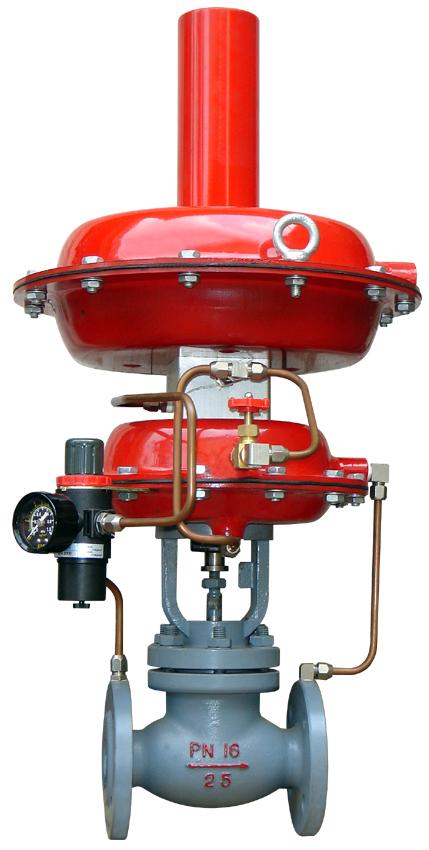

ZZYVP带指挥器调压阀无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀芯位置,改变流经阀门介质流量,使阀后压力保持恒定。使用设定压力分段调节从0.5至1000KPA,工作温度-5~100℃,现已广泛应用于连续送气的天然气采输,城市煤气以及冶金、石油、化工等工业生产部门。使用设定压力分段调节从0.5至1000KPA,工作温度-5~100℃,现已广泛应用于连续送气的天然气采输,城市煤气以及冶金、石油、化工等工业生产部门。
二、特点:
1、控制精度高,可比一般ZZY型直接操作型调压阀高一倍左右。
2、调节压差比大(如阀前0.8MPa、阀后0.001MPa)特别适合微压气体控制。
3、压力设定在指挥器上实现,因而方便、快捷、省力省时可在运行状态下连续设定。
三、工作原理:
带指挥器调压阀阀前压力经过法兰通过进入到减压阀(主要起保持阀前压力稳定)在经过进入指挥器阀芯(指挥器阀芯是采用气关方式,阀后压力不在设定值时是开的状态)阀前介质通过指挥器阀芯到达节流阀,(主要起分流和平衡作用)进入主阀薄膜执行机构,(主阀薄膜执行机构采用气开设计)打开主阀芯,阀后压力通过接管同指挥器薄膜执行机构相连接,检测机构接受到阀后压力和流量,带动指挥器执行机构向下关闭指挥器阀芯,阀后压力设定通过指挥器1内的调节弹簧恒定设定压力。带指挥器自力式压力调节阀投用后一般不需要大的维护,平常只要观察一下阀后压力表是否在设定值就可以 。
四、外形尺寸:
公称 通径DN(mm) |
L |
B |
H1 |
H |
||
A=1200cm² |
A=600cm² |
A=400cm² |
||||
压力调节范围(KPa) |
||||||
0.1~0.5 |
0.4~5.0 |
0.5~7.0 |
||||
20 |
150 |
383 |
53 |
605 |
554 |
554 |
25 |
160 |
58 |
605 |
554 |
554 |
|
32 |
180 |
512 |
70 |
615 |
564 |
564 |
40 |
200 |
75 |
640 |
589 |
589 |
|
50 |
230 |
603 |
83 |
655 |
604 |
604 |
65 |
290 |
862 |
93 |
722 |
671 |
671 |
80 |
310 |
100 |
738 |
687 |
687 |
|
100 |
350 |
1023 |
10 |
755 |
704 |
704 |
125 |
400 |
1380 |
125 |
918 |
867 |
867 |
150 |
480 |
143 |
1025 |
974 |
974 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
