一、简介:

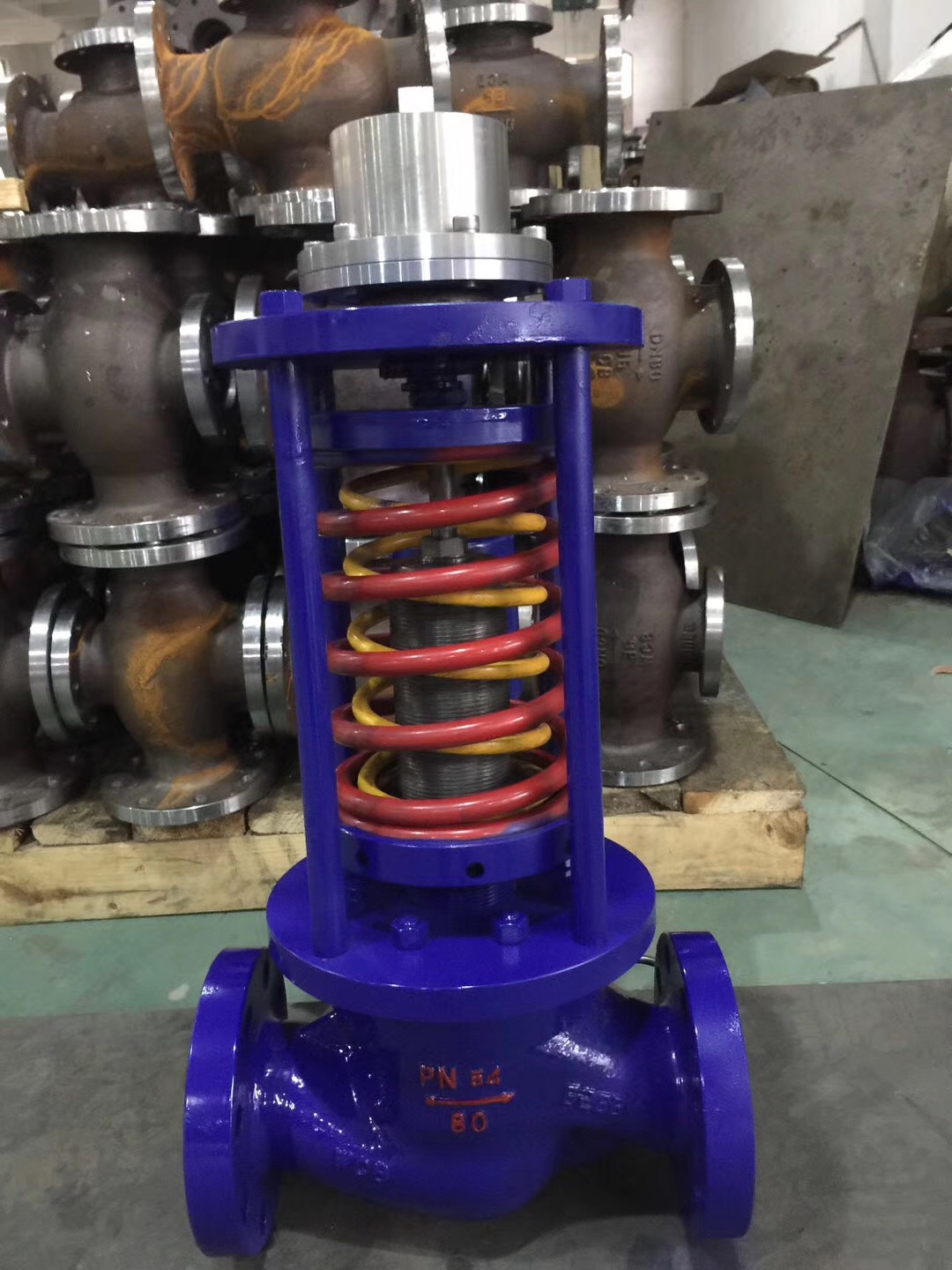

ZZYP自力式压力调节阀在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压〔用于阀后调节〕,或泄压、持压〔用于阀前调节〕的自动控制。是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。
二、工作原理:
自力式压力调节阀其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1通过管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度,从而控制阀前压力。当阀前压力P1增加时,P1作用在膜片上的作用也随时之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向离开阀座方向移动,导致阀的开度变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时,动作方向与上述相反,这就是阀前压力调节的工作原理。
三、零件材料:
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
主要 部件 |
阀体 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
|||
膜盖 |
A3、A4钢涂四氟乙烯 |
|||
填料 |
聚四氟乙烯、柔性石墨 |
|||
弹簧 |
60Si2Mn |
|||
导向套 |
HPb59-1 |
四、外形尺寸:
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|||||||
H |
压力 |
15~140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
130~300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
280~500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
480~1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
600~1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
1000~2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
A |
压力 |
15~140 |
φ280 |
φ308 |
||||||||||
130~300 |
φ230 |
|||||||||||||
280~1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
600~2500 |
φ85 |
φ96 |
||||||||||||
导压管接口螺纹 |
M16×15 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
