一、产品概述:

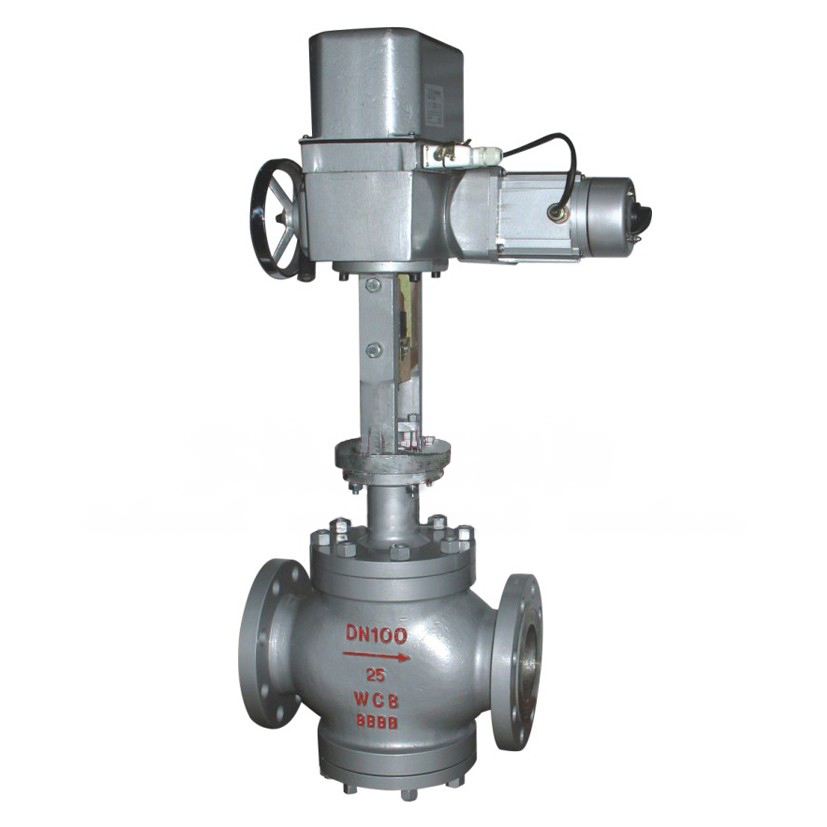

ZAZN电动双座调节阀厂家由DKZ型系列直行程电动执行机构和直通双座阀两部分组成,以单相交流220V电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、液位等工艺参数的连接调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用于电力、冶金、化工、轻纺工业自动控制系统中。调节阀在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要*某些终控制元件去完成。终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间,终控制元件完成了必要的功率放大作用。
二、产品安装:
1 安装人员首先应认识到压力阀是一种精密的仪表设备,不准碰撞、跌摔、以免损坏,影响产品性能。
2 在初次开工前和停工检修后应先冲洗配管系统,然后安装压力阀,并应保证管道内力不超过压力阀的极限值。
3 主意务必按压力阀所示的介质流动方向(阀体上的箭头)安装压力阀。
4 压力阀应该垂直倒立安装在管道上。执行器在下,控制阀在上,如图5所示,这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时,压力阀可以正立安装。当介质温度高于80℃时,压力阀必须垂直倒立安装,即执行器向下安装。在阀自重较大或有震动的场合应加支架。
5 在压力阀前后安装压力表,以便设定调整时察看。
三、性能参数:
项目 |
指标值 |
|
基本误差% |
±3.0 |
|
回差% |
2.0 |
|
死区% |
2.0 |
|
泄漏量 |
单座阀 |
符合JB/T7387-94 IV级小于阀的额定容量×10-4 |
双座阀 |
符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3 |
|
套筒阀 |
符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3 |
四、主要零件材料:
精小型电动调节阀 (单座式结构) |
精小型电动调节阀 (套筒式结构) |
||||
1 |
阀体 |
WCB、CF8、CF8M、CF3 |
1 |
阀体 |
WCB、CF8、CF8M、CF3 |
2 |
垫片 |
PTFE、金属石墨垫片 |
2 |
垫片 |
PTFE、金属石墨垫片 |
3 |
阀座 |
304、316、316L |
3 |
套筒 |
304、316、316L |
4 |
阀芯组件 |
304、316、316L |
4 |
阀芯 |
304、316、316L |
5 |
导向套/并帽 |
304、316、316L / 铜 |
5 |
中垫 |
PTFE、金属石墨垫片 |
6 |
中垫 |
PTFE、金属石墨垫片 |
6 |
阀盖 |
PTFE石墨垫片 |
7 |
阀盖 |
WCB、CF8、CF8M、CF3 |
7 |
阀杆 |
304、316、316L |
8 |
填料 |
PTFE、柔性石墨 |
8 |
填料 |
PTFE、柔性石墨 |
9 |
填料压盖 |
WCB、CF8、CF8M、CF3 |
9 |
填料压盖 |
WCB、CF8、CF8M、CF3 |
五、外形尺寸:
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
653 |
665 |
671 |
683 |
698 |
789 |
792 |
796 |
847 |
855 |
894 |
1156 |
1215 |
|
W |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
530 |
630 |
630 |
630 |
630 |
630 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
