一、简介：

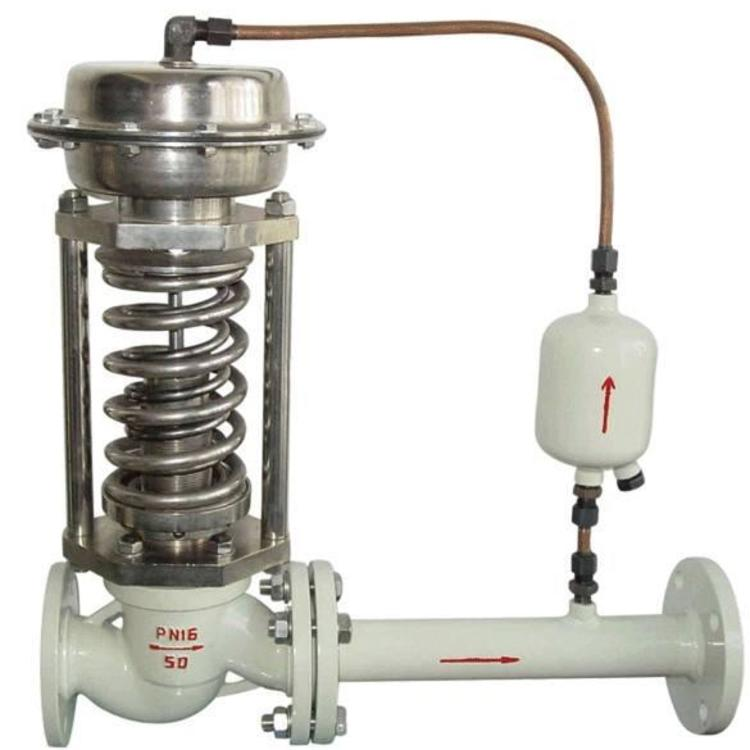

V13005自力式压力流量组合阀是无需外来能源的节能型多项组合控制阀，用于非腐蚀性最高温度200℃的水可其他液体介质、流量及压力的控制装置。流量 阀通过组合控制阀与ZA3型执行机构组合在一起；当流量和压力组合控制时，阀门按着流量阀、压力阀（阀后）的输入顺序不同而依次动作；流量和压力（阀后） 两个参数中的其中任何一个参数达到或超过设定值时，阀门都将按其要求进行动作，从而满足现场的各种控制要求。是无需外来能源的节能型多项组合控制阀，用于非腐蚀性温度200℃的水可其他液体介质、流量及压力的控制装置。流量阀通过组合控制阀与ZA3型执行机构组合在一起。
二、特点：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过节流阀按标准图调节流量，方便快捷。
5、采用进口定点调整器，质量可靠，具有超温保护功能
6、通过组合件，可以进行多项组合控制
三、工作原理：
自力式压力流量组合阀经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当流量和压力组合控制时，阀门按着流量阀、压力阀（阀后）的输入顺序不同而依次动作。流量和压力（阀后）两个参数中的其中任何一个参数达到或超过设定值时，阀门都将按其要求进行动作，从而满足现场的各种控制要求。
四、技术参数:
|
公称直径(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
160 |
200 |
250 |
|||
|
KVS值（m3/h） |
1 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|||
|
节流器压差（∆Pb）的流量范围（m/h）QS（有效压力下的能量范围） |
0.02Mpa |
0.1-2 |
0.2-3 |
0.2-4 |
0.4-7 |
0.6-11 |
0.8-16 |
3-28 |
4-40 |
6-63 |
8-80 |
12-125 |
15-150 |
18-180 |
||
|
0.05Mpa |
0.2-3 |
0.3-4.5 |
0.3-6 |
0.5-10 |
0.8-16 |
1.2-24 |
4-40 |
6-58 |
9-90 |
12-120 |
18-180 |
12-220 |
18-250 |
|||
|
Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|||
|
最大压差∆Pmx(Mpa) |
Pn16 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
||
|
Pn40 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
|||
|
允许泄漏量 （在规定试验条件下） |
硬密封 |
4×10-4 X阀额定容量（L/H） |
||||||||||||||
|
软密封 |
10气泡/分 |
20气泡/分 |
40气泡/分 |
|||||||||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
