一、简介：

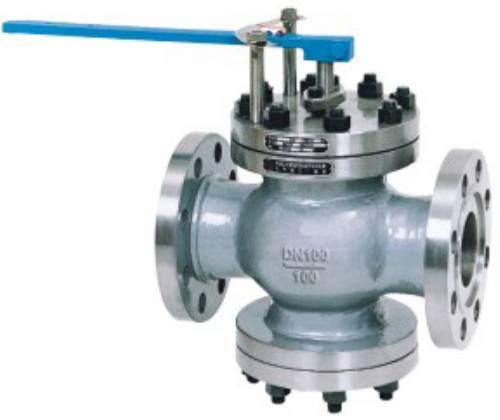

T40H回转式调节阀只适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。调节阀的回转启闭角度为60度，由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。按顺时针旋转手轮即可关闭调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止，本厂生产的手动调节阀阀适用于城市集中供热或区域供热的zui佳节能产品，以调节流量为主。调节阀是最终控制元件的最广泛使用的型式。其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。
二、存放安装使用注意事项：
1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。
三、工作原理和结构说明：
1、主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。
2、阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。
3、阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。
4、回转调节阀通过远距离控制器来操纵，回转角度60℃。
四、零件材料：
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀盖 |
铸钢 |
杆头 |
不锈钢 |
|
阀体 |
2G25I |
阀瓣 |
不锈钢1Cr18N9Ti |
|
阀杆 |
不锈钢 |
阀座 |
不锈钢1Cr18N9Ti |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
